1M XTS Modulbox XTS
Contenitori per strumentazione elettronica agganciabili su Guida DIN (EN60715) secondo norme DIN 43880
CARATTERISTICHE
Montabile su Guida DIN (EN 60715), può essere equipaggiato con diversi coprimorsetti e vari pannelli frontali. Di tale modulo esistono diverse versioni: quelle tipo A (analoghe al precedente prodotto Modulbox di cui mantengono la compatibilità con i circuiti stampati), tipo B (con una spalla più alta per l’impiego di componenti di maggiore volume) e tipo C (con entrambe le spalle più alte per avere maggiore spazio per l’elettronica).
La serie Modulbox XTS permette una facile personalizzazione del prodotto attraverso lo sviluppo di inserti sullo stampo. Il Cliente è così in grado di adattare il prodotto a costi estremamente contenuti.

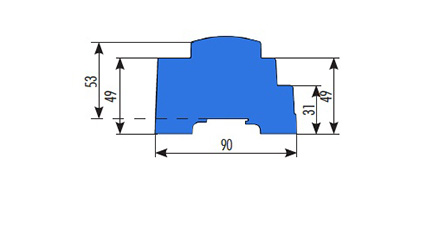

1MXTSA
Esistono diverse versioni standard del tipo A: 53-A: la versione 53-A mantiene la possibilità del montaggio dei pannelli. Inoltre le varie versioni della forma 53-A prevedono la possibilità di molte combinazioni di equipaggiamento con i più comuni morsetti o connettori attualmente disponibili sul mercato, su entrambi i lati del contenitore. Esiste infine la possibilità di avere specifiche varianti su richiesta del Cliente con un numero minimo di pezzi ordinati.

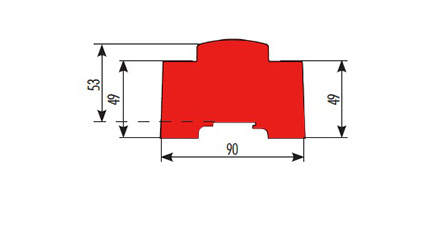

1MXTSB
E’ il modello con una spalla più alta per l’impiego di componenti di maggiore volume. E’ stato progettato per il montaggio a scatto di due diversi circuiti stampati (CSA, CSB). La forma 53-B mantiene la possibilità del montaggio dei pannello.Inoltre le varie versioni della forma 53-B prevedono la possibilità di molte combinazioni di equipaggiamento con i più comuni morsetti o connettori attualmente disponibili sul mercato, su un solo lato del contenitore. Esiste la possibilità di avere specifiche varianti su richiesta del Cliente con un numero minimo di pezzi ordinati.

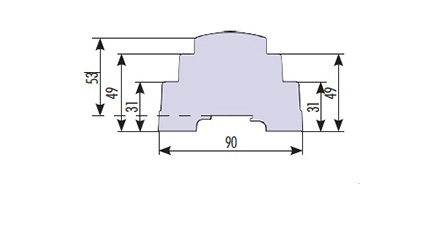

1MXTSC
E’ il modello che mette a disposizione del progettista il massimo spazio per l’elettronica. 53-C e’ stato progettato per il montaggio a scatto di due diversi circuiti stampati (CSA, CSC), di dimensioni importanti. Tale versione mantiene la possibilità di avere la versione chiusa su richiesta del Cliente con un numero minimo di pezzi ordinati.
Prodotti & Shop Online
dettagli e montaggioEffettua il login o registrati per visualizzare il listino prezzi e gli altri servizi dedicati
Seleziona un contenitore completo dalla tabella per vedere gli accessori compatibili
Contenitore completo
| Prodotto | Tipo | |
|---|---|---|
25.0101000.BL
KIT CONTENITORE MODULBOX XTS 1M53-A2F | Tipo: 53-A2F |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
25.0102000.BL
KIT CONTENITORE MODULBOX XTS VENTILATO 1M53V-A | Tipo: 53V-A |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
25.0106000.BL
KIT CONTENITORE MODULBOX XTS 1M53-B2F | Tipo: 53-B2F |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

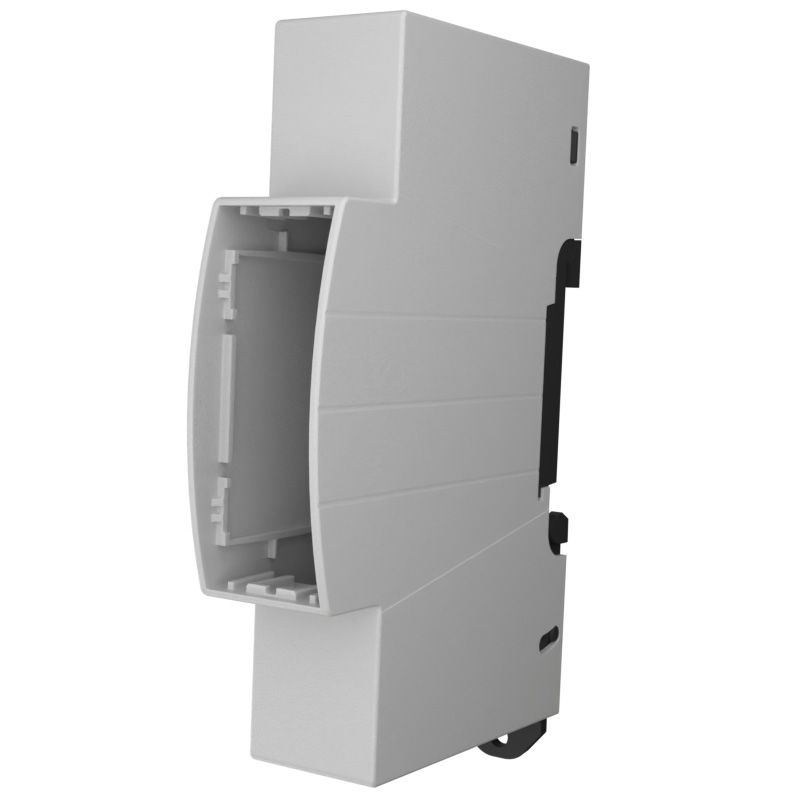

25.0110000.BL
KIT CONTENITORE MODULBOX XTS 1M53-C | Tipo: 53-C |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
25.0113000.BL
KIT CONTENITORE MODULBOX XTS 1M53-B | Tipo: 53-B |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
25.0104000.BL
KIT CONTENITORE MODULBOX XTS 1M53-A | Tipo: 53-A |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
25.0104RJ0.BL
KIT CONTENITORE MODULBOX XTS 1M53-A1 RJ45 | Tipo: 53-A1RJ45 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
25.0113100.BL
KIT CONTENITORE MODULBOX XTS 1M53-B1F KNX | Tipo: 53-B1FKNX |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
25.0101010.BL
KIT CONTENITORE MODULBOX XTS 1M53-A 1P MORSETTI VERTICALI | Tipo: 53-A1P |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
PDF
Accessori - Pannelli
| Prodotto | Tipo | |
|---|---|---|
 P15010201F.BL
PANNELLO MODULBOX SENZA CORNICE 1M XTS | Tipo: 53/ H53/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 P15010721F
PANNELLO MODULBOX SENZA CORNICE 1M TRASPARENTE | Tipo: 53/ H53/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

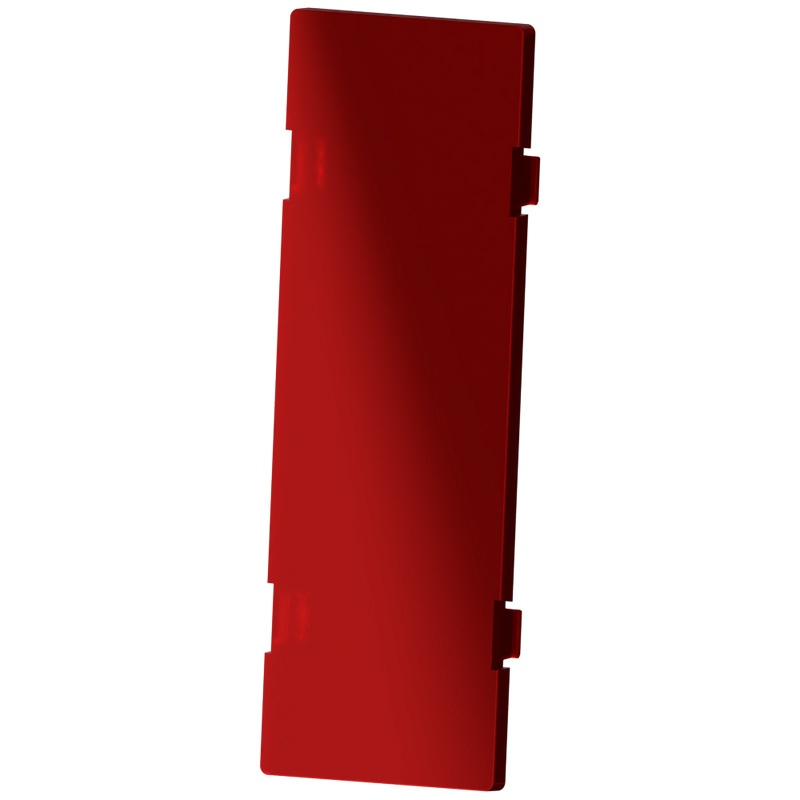

 P15010821F
PANNELLO MODULBOX SENZA CORNICE 1M ROSSO TRASPARENTE | Tipo: 53/ H53/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliConfiguratoreEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
Descrizione
1) Base
2) Corpo
3) Pannello*
* Accessori
