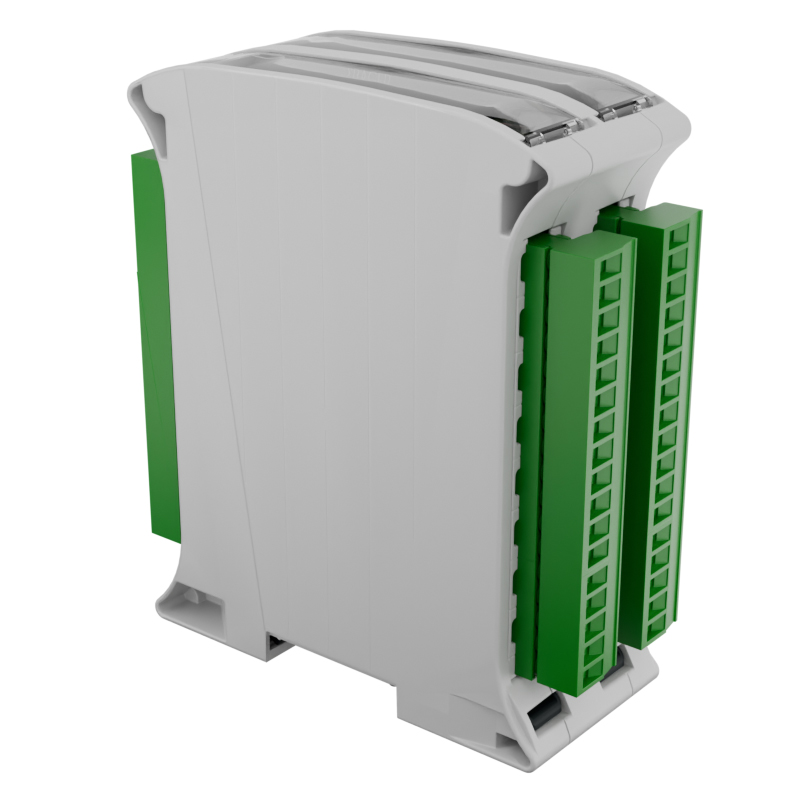

Railbox XT Vertical

Caratteristiche

La nuova serie RAILBOX XT è stata pensata ed ingegnerizzata grazie all’esperienza fatta sulla serie  RAILBOX VERTICAL ed al grande successo e numero di applicazioni diverse che siamo riusciti a soddisfare.

Premesso che i circuiti stampati della serie RAILBOX VERTICAL sono assolutamente compatibili con la nuova serie RAILBOX XT, abbiamo completamente rivisto il sistema di assemblaggio base - coperchio, garantendo un notevole risparmio di tempo in fase di assemblaggio.

Il nuovo sistema brevettato di aggancio alla barra DIN prevede un unico particolare plastico, che per la prima volta permette ai nostri contenitori di poter essere agganciati perpendicolarmente alla barra DIN, quindi senza necessità di alcuna rotazione.

Il nuovo gancio doppio, fissando il contenitore da entrambi i lati della barra DIN, rimarrà in posizione di sgancio (aperta) finché il contenitore non sarà posizionato sopra la barra DIN ed un meccanismo permetterà la chiusura automatica alla stessa.

Anche questo nuovo sistema di aggancio permetterà un notevole risparmio di tempo in fase di assemblaggio e a differenza della serie precedente dovrà essere inserito nella base durante l’assemblaggio del circuito stampato, che continuerà ad essere fissato alla base grazie al solito sistema di fissaggio rapido che non necessità di viti.

Tutti gli accessori come sportello, pannello interno e coprifessura laterali in questa nuova serie XT dovranno essere assemblati dopo la chiusura del contenitore con già all’interno il circuito stampato ed il nuovo gancio.

E’ sempre disponibile la versione aggiornata del  distanziale XT, che permette la modularità in larghezza e quindi partendo da una base e coperchio largo 22,5mm, offre la realizzazione di larghezze multiple tipo 45, 67,5mm ecc.

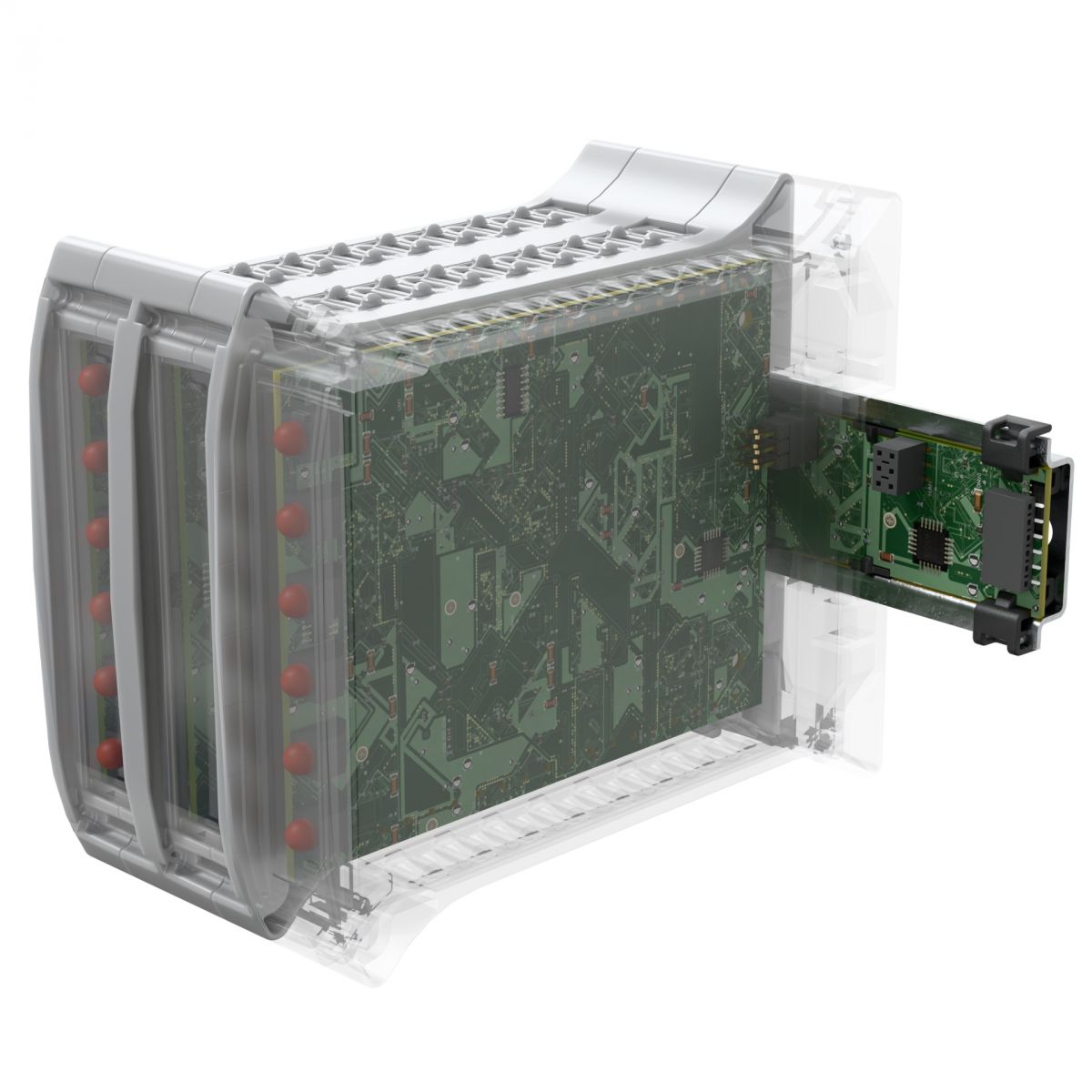

La nuova versione del distanziale XT permetterà il fissaggio rapido di un circuito stampato con le stesse identiche dimensioni di quello usato nella base.

Un'altra importante novità di questa nuova serie XT è che i singoli componenti del kit dovranno essere ordinati separatamente, per dare alla nostra clientela la massima flessibilità; il nuovo sistema ad incastro, studiato per ridurre il volume occupato dalle basi o dai coperchi all’interno delle singole confezioni in cartone e l’eliminazione dei separatori interni, permetterà un risparmio sui costi di trasporto ed un maggiore contributo alla sostenibilità ambientale.

Specifiche tecniche

Guida DIN compatibile
