48.96 B/ 48.96 M Incabox ONE
Contenitore per strumentazione elettronica da incasso secondo norme CEI 61554 (ex DIN 43700)
Caratteristiche
Contenitore a montaggio rapido senza viti. La scheda elettronica si inserisce dalla parte posteriore nelle apposite guide fino alla battuta interna predisposta e viene bloccata dalla cornice posteriore con ritenuta a scatto tramite due ganci. I pannelli anteriori e posteriori sono ad inserimento rapido a scatto. Disponibili su richiesta misure (L) diverse dagli standard.
Prodotti & Shop Online
dettagli e montaggioEffettua il login o registrati per visualizzare il listino prezzi e gli altri servizi dedicati
Contenitore completo
| Prodotto | Lunghezza | |
|---|---|---|
 01.109LXXX
KIT CONTENITORE INCABOX ONE 48X96B L XXX | Lunghezza: L 104 mm max |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 01.109L057

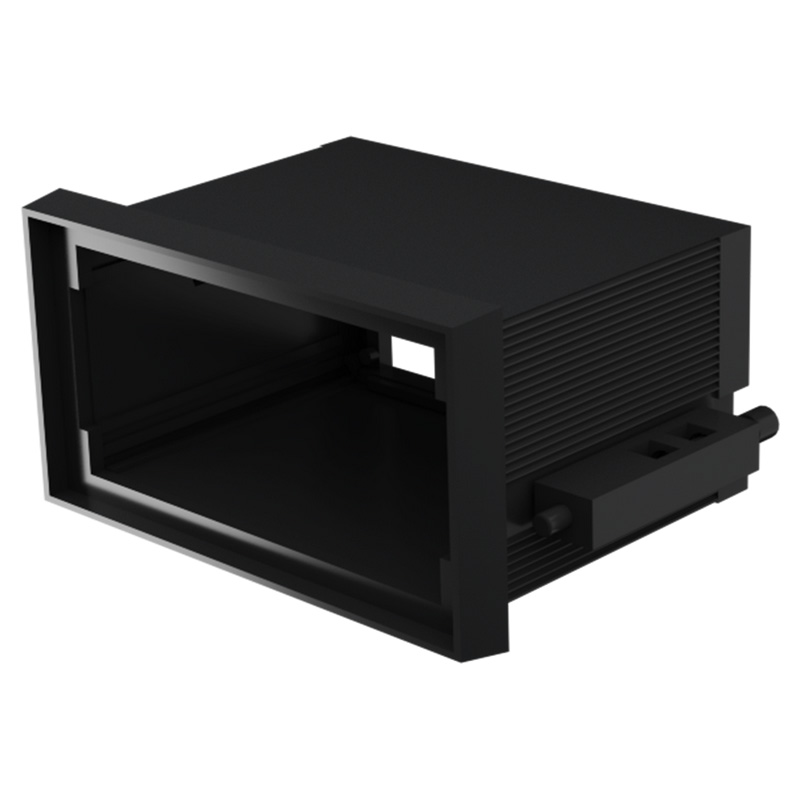

KIT CONTENITORE INCABOX ONE 48X96B L 57 | Lunghezza: L 57 mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 01.109L075
KIT CONTENITORE INCABOX ONE 48X96B L 75 | Lunghezza: L 75 mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 01.109L100
KIT CONTENITORE INCABOX ONE 48X96B L 100 | Lunghezza: L 100mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 01.109L114
KIT CONTENITORE INCABOX ONE 48X96B L 114 | Lunghezza: L 114 mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 01.109L124
KIT CONTENITORE INCABOX ONE 48X96B L 124 | Lunghezza: L 124 mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 01.113LXXX
KIT CONTENITORE INCABOX ONE 48X96M L XXX | Lunghezza: L 159 mm max |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 01.113L057
KIT CONTENITORE INCABOX ONE 48X96M L 57 | Lunghezza: L 57 mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 01.113L075
KIT CONTENITORE INCABOX ONE 48X96M L 75 | Lunghezza: L 75 mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 01.113L100
KIT CONTENITORE INCABOX ONE 48X96M L 100 | Lunghezza: L 100 mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 01.113L114
KIT CONTENITORE INCABOX ONE 48X96M L 114 | Lunghezza: L 114 mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 01.113L124
KIT CONTENITORE INCABOX ONE 48X96M L 124 | Lunghezza: L 124 mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 01.113L179
KIT CONTENITORE INCABOX ONE 48x96M L 179 | Lunghezza: L 179 mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
PDFAccessori
| Prodotto | Colore | |
|---|---|---|
 06.2020000
PANNELLO FRONTALE INCABOX ONE 48X96 PLEX ROSSO TRASPARENTE | Colore: Rosso trasparente |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 06.2530000
PANNELLO FRONTALE INCABOX ONE 48X96 | Colore: Nero |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 06.2730000
PANNELLO POSTERIORE INCABOX ONE-XT 48X96 | Colore: Nero |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 06.2930000
PANNELLO FRONTALE INCABOX ONE 48X96 ALLUMINIO | Colore: |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 06.3120000
PANNELLO POSTERIORE INCABOX ONE-XT 48X96 ALLUMINIO | Colore: |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 06.3520000
PANNELLO FRONTALE INCABOX ONE 48X96 PLEX TRASPARENTE | Colore: Trasparente |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 06.3720000
PANNELLO POSTERIORE INCABOX ONE-XT 48X96 PVC | Colore: Nero |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
Protezioni Incabox
| Prodotto | |
|---|---|
 03.4320000
PROTEZIONE FRONTALE INCABOX 48X96 |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
Aggancio per guida din
| Prodotto | |
|---|---|
 04.307N000
SUPPORTO SDD PER GUIDA DIN |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 04.308N000
SUPPORTO SDP PER GUIDA DIN |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 04.309N000
SUPPORTO SDA PER GUIDA DIN |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
Pannelli OCTAL e UNDECAL
| Prodotto | Colore | |
|---|---|---|
 06.3640000
PANNELLO POSTERIORE INCABOX ONE-XT 48X96 OCTAL | Colore: Nero |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 06.3680000
PANNELLO POSTERIORE INCABOX ONE-XT 48X96 UNDECAL | Colore: Nero |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
Ricambi
| Prodotto | Paese | |
|---|---|---|
 A01000011A
COPPIA DI GANCI INCABOX | Paese: IT/DE |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 A01000091A
COPPIA DI GANCI INCABOX METALLO | Paese: IT/DE |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 P01350201C
CORNICE POSTERIORE INCABOX ONE-XT 48X96 | Paese: IT/DE |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
Descrizione
1) Corpo contenitore
2) Cornice posteriore
3) Pannello frontale*
4) Pannello posteriore*
5) Aggancio
* Accessori separati
Standard CEI/IEC 61554
| A1 Max | A2 Max | L1 | Toll. Max | L2 Toll.Max | Toll.Max |
|---|---|---|---|---|---|
| 36 | 36 | 33 | +0.6 | 33 | +0.6 |
| 48 | 48 | 45 | +0.6 | 45 | +0.6 |
| 72 | 72 | 68 | +0.7 | 68 | +0.7 |
| 96 | 96 | 92 | +0.8 | 92 | +0.8 |
| 144 | 144 | 138 | +1.0 | 138 | +1.0 |
| 192 | 192 | 186 | +1.1 | 186 | +1.1 |
| 288 | 288 | 282 | +1.3 | 282 | +1.3 |
| 48 | 24 | 45 | +0.6 | 22.2 | +0.3 |
| 72 | 36 | 68 | +0.7 | 33 | +0.6 |
| 96 | 24 | 92 | +0.8 | 22.2 | +0.3 |
| 96 | 48 | 92 | +0.8 | 45 | +0.6 |
| 144 | 36 | 138 | +1.0 | 33 | +0.6 |
| 144 | 72 | 138 | +1.0 | 68 | +0.7 |
| 144 | 96 | 138 | +1.0 | 92 | +0.8 |
| 192 | 96 | 186 | +1.1 | 92 | +0.8 |
| 192 | 144 | 186 | +1.1 | 138 | +1.0 |
| 24 | 48 | 22.2 | +0.3 | 45 | +0.6 |
| 24 | 96 | 22.2 | +0.3 | 92 | +0.8 |
| 36 | 72 | 33 | +0.6 | 68 | +0.7 |
| 36 | 144 | 33 | +0.6 | 138 | +1.0 |
| 48 | 96 | 45 | +0.6 | 92 | +0.8 |
| 72 | 144 | 68 | +0.7 | 138 | +1.0 |
| 96 | 192 | 92 | +0.8 | 186 | +1.1 |
| 96 | 144 | 92 | +0.8 | 138 | +1.0 |
| 144 | 192 | 138 | +1.0 | 186 | +1.1 |
| 192 | 288 | 186 | +1.1 | 282 | +1.3 |
