48.96 XT Incabox XT

Contenitore per strumentazione elettronica da incasso secondo norme CEI 61554 (ex DIN 43700)

Caratteristiche

I contenitori della serie INCABOX XT sono conformi alla normativa CEI 61554 (ex DIN 43700) utilizzata nelle strumentazioni e controllo con montaggio a pannello. L’INCABOX XT è un prodotto innovativo che coniuga un elevatissimo grado di protezione del modulo frontale visibile a pannello, con un’estetica elegante e morbida. E’ già previsto l’alloggiamento per un circuito stampato frontale.

Area personalizzabile

Italtronic annuncia la personalizzazione a basso costo dei contenitori INCABOX XT dove è richiesto più frequentemente. E’ possibile personalizzare con qualsiasi foratura il pannello anteriore direttamente in fase di iniezione plastica e allo stesso modo è possibile richiedere altre estetiche della cornice frontale. Tutto questo grazie alla particolare concezione dello stampo che permette la rapida ed economica variazione della cornice anteriore come indicato nel disegno nella stessa pagina del catalogo. Ulteriori informazioni tecniche sono disponibili su richiesta.

Prodotti & Shop Online
dettagli e montaggio

Scarica PCB Drawings

Effettua il login o registrati per visualizzare il listino prezzi e gli altri servizi dedicati

Contenitore completo

Prodotto	Lunghezza
11.109LXXX KIT CONTENITORE INCABOX XT 48X96 L XXX	Lunghezza: L 104 mm Max	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature Disegno Scarica PDF DXF Disegno Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
11.109L057 KIT CONTENITORE INCABOX XT 48X96 L 57	Lunghezza: L 57 mm	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature Disegno Scarica PDF DXF Disegno Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
11.109L075 KIT CONTENITORE INCABOX XT 48x96 L75	Lunghezza: L 75 mm	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature Disegno Scarica PDF DXF Disegno Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
11.109L100 KIT CONTENITORE INCABOX XT 48X96 L 100	Lunghezza: L 100 mm	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature Disegno Scarica PDF DXF Disegno Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D

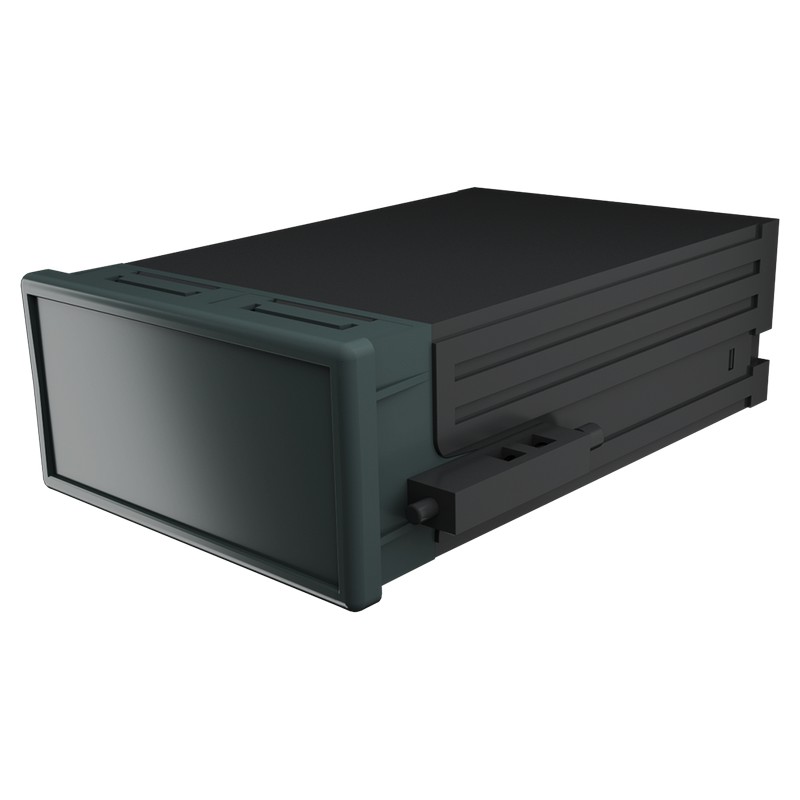

11.109L124 KIT CONTENITORE INCABOX XT 48X96 L 124	Lunghezza: L 124 mm	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature Disegno Scarica PDF DXF Disegno Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D

Accessori

Prodotto	Colore

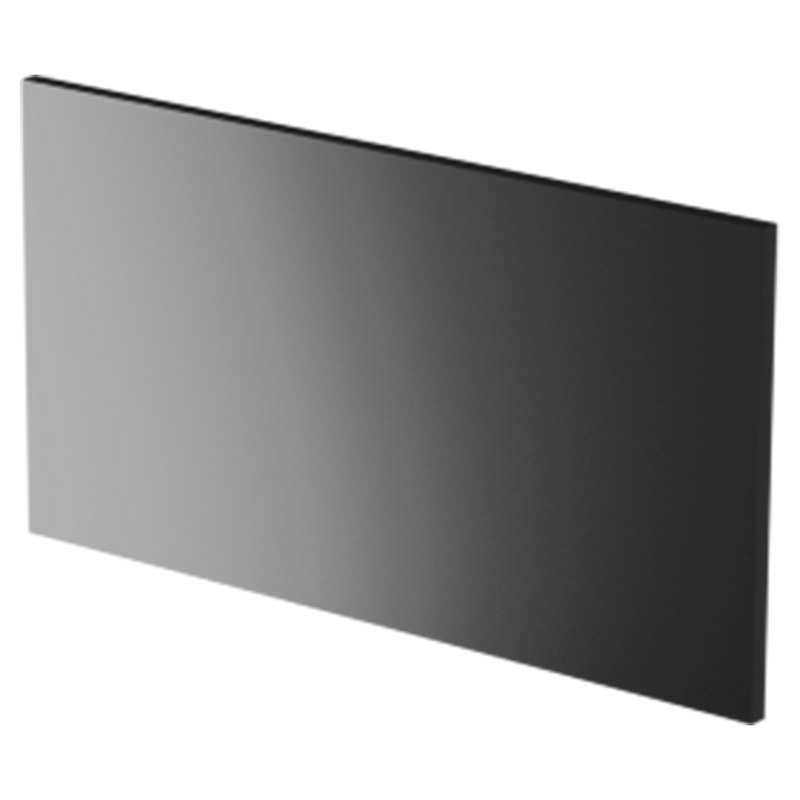

06.2730000 PANNELLO POSTERIORE INCABOX ONE-XT 48X96	Colore: Nero	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature Disegno Scarica PDF DXF Disegno Campionatura Richiedi (Gratuita) Effettua il login o registrati per scaricare le nostre campionature Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
06.3120000 PANNELLO POSTERIORE INCABOX ONE-XT 48X96 ALLUMINIO	Colore:	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature Disegno Scarica PDF DXF Disegno Campionatura Richiedi (Gratuita) Effettua il login o registrati per scaricare le nostre campionature Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
06.3720000 PANNELLO POSTERIORE INCABOX ONE-XT 48X96 PVC	Colore: Nero	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature Disegno Scarica PDF DXF Disegno Campionatura Richiedi (Gratuita) Effettua il login o registrati per scaricare le nostre campionature Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
11.4330000 CORNICE FRONTALE INCABOX XT 48X96	Colore:	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature Disegno Scarica PDF DXF Disegno Campionatura Richiedi (Gratuita) Effettua il login o registrati per scaricare le nostre campionature Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
11.443LXXX KIT POSTERIORE INCABOX XT-XTS 48X96 L XXX	Colore:	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature Disegno Scarica PDF DXF Disegno Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
11.443L057 KIT POSTERIORE INCABOX XT-XTS 48X96 L 57	Colore:	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature Disegno Scarica PDF DXF Disegno Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
11.443L075 KIT POSTERIORE INCABOX XT-XTS 48X96 L 75	Colore:	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature Disegno Scarica PDF DXF Disegno Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
11.443L100 KIT POSTERIORE INCABOX XT-XTS 48X96 L 100	Colore:	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature Disegno Scarica PDF DXF Disegno Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
11.443L124 KIT POSTERIORE INCABOX XT-XTS 48X96 L 124	Colore:	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratore Disegni / Campionature Disegno Scarica PDF DXF Disegno Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D

Protezioni Incabox

Prodotto
03.4320000 PROTEZIONE FRONTALE INCABOX 48X96	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature Disegno Scarica PDF DXF Disegno Campionatura Richiedi (Gratuita) Effettua il login o registrati per scaricare le nostre campionature Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D

Aggancio per guida din

Prodotto
04.307N000 SUPPORTO SDD PER GUIDA DIN	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature Disegno Scarica PDF DXF Disegno Campionatura Richiedi (Gratuita) Effettua il login o registrati per scaricare le nostre campionature Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
04.308N000 SUPPORTO SDP PER GUIDA DIN	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature Disegno Scarica PDF DXF Disegno Campionatura Richiedi (Gratuita) Effettua il login o registrati per scaricare le nostre campionature Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
04.309N000 SUPPORTO SDA PER GUIDA DIN	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature Disegno Scarica PDF DXF Disegno Campionatura Richiedi (Gratuita) Effettua il login o registrati per scaricare le nostre campionature Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D

Pannelli OCTAL e UNDECAL

Prodotto	Colore
06.3640000 PANNELLO POSTERIORE INCABOX ONE-XT 48X96 OCTAL	Colore: Nero	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature Disegno Scarica PDF DXF Disegno Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
06.3680000 PANNELLO POSTERIORE INCABOX ONE-XT 48X96 UNDECAL	Colore: Nero	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature Disegno Scarica PDF DXF Disegno Campionatura Richiedi (Gratuita) Effettua il login o registrati per scaricare le nostre campionature Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D

Ricambi

Prodotto	Paese
A01000011A COPPIA DI GANCI INCABOX	Paese: IT/DE	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature Disegno Scarica PDF DXF Disegno Campionatura Richiedi (Gratuita) Effettua il login o registrati per scaricare le nostre campionature Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
A01000091A COPPIA DI GANCI INCABOX METALLO	Paese: IT/DE	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature Disegno Scarica PDF DXF Disegno Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D
P01350201C CORNICE POSTERIORE INCABOX ONE-XT 48X96	Paese: IT/DE	Dettagli e ordina Effettua il login o registrati per visualizzare prezzi e quantità disponibili Disegni / Campionature Disegno Scarica PDF DXF Disegno Campionatura Richiedi (Gratuita) Effettua il login o registrati per scaricare le nostre campionature Disegno 3D Scarica / Richiedi Effettua il login o registrati per scaricare i nostri modelli 3D

Descrizione

1) Corpo contenitore

2) Cornice posteriore

3) Modulo frontale

4) Pannello posteriore*

5) Aggancio

* Accessori separati

Standard CEI/IEC 61554

A1 Max	A2 Max	L1	Toll. Max	L2 Toll.Max	Toll.Max
36	36	33	+0.6	33	+0.6
48	48	45	+0.6	45	+0.6
72	72	68	+0.7	68	+0.7
96	96	92	+0.8	92	+0.8
144	144	138	+1.0	138	+1.0
192	192	186	+1.1	186	+1.1
288	288	282	+1.3	282	+1.3
48	24	45	+0.6	22.2	+0.3
72	36	68	+0.7	33	+0.6
96	24	92	+0.8	22.2	+0.3
96	48	92	+0.8	45	+0.6
144	36	138	+1.0	33	+0.6
144	72	138	+1.0	68	+0.7
144	96	138	+1.0	92	+0.8
192	96	186	+1.1	92	+0.8
192	144	186	+1.1	138	+1.0
24	48	22.2	+0.3	45	+0.6
24	96	22.2	+0.3	92	+0.8
36	72	33	+0.6	68	+0.7
36	144	33	+0.6	138	+1.0
48	96	45	+0.6	92	+0.8
72	144	68	+0.7	138	+1.0
96	192	92	+0.8	186	+1.1
96	144	92	+0.8	138	+1.0
144	192	138	+1.0	186	+1.1
192	288	186	+1.1	282	+1.3
