48.96 Incabox XTS
Contenitore per strumentazione elettronica da incasso secondo norme CEI 61554 (ex DIN 43700)
Caratteristiche
I contenitori della serie INCABOX XTS sono conformi alla normativa CEI 61554 (ex DIN 43700) utilizzata nelle strumentazioni e controllo con montaggio a pannello. L’INCABOX XTS è un prodotto innovativo che coniuga un elevatissimo grado di protezione del modulo frontale visibile a pannello, con un’estetica elegante e morbida. E’ già previsto l’alloggiamento per un circuito stampato frontale.
INOLTRE È PREDISPOSTO PER IL COMPLETAMENTO CON PANNELLI TOUCH RESISTIVI O CAPACITIVI, ANCHE IN VETRO.
Prodotti & Shop Online
dettagli e montaggioEffettua il login o registrati per visualizzare il listino prezzi e gli altri servizi dedicati
Seleziona un contenitore completo dalla tabella per vedere gli accessori compatibili
Contenitore completo
| Prodotto | Paese | Lunghezza | |
|---|---|---|---|
 16.109LXXX
KIT CONTENITORE INCABOX XTS IT 48X96 L XXX | Paese: IT | Lunghezza: LXXX |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 16.109L057
KIT CONTENITORE INCABOX XTS IT 48X96 L 57 | Paese: IT | Lunghezza: L 57 mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 16.109L075
KIT CONTENITORE INCABOX XTS IT 48X96 L75 | Paese: IT | Lunghezza: L 75 mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 16.109L100
KIT CONTENITORE INCABOX XTS IT 48X96 L 100 | Paese: IT | Lunghezza: L 100 mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 16.109L124
KIT CONTENITORE INCABOX XTS IT 48X96 L 124 | Paese: IT | Lunghezza: L 124 mm |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
PDFAccessori
| Prodotto | Colore | Paese | |
|---|---|---|---|
 16.4330000
CORNICE FRONTALE INCABOX XTS 48X96 | Colore: | Paese: IT/ DE/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 16.4331000
ADESIVO PER PANNELLO FRONTALE INCABOX XTS 48X96 | Colore: | Paese: IT/ DE/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 16.4333000
PANNELLO FRONTALE INCABOX XTS 48X96 TRASPARENTE | Colore: Trasparente | Paese: IT/ DE/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
Ricambi
| Prodotto | Paese | |
|---|---|---|
 A01000011A
COPPIA DI GANCI INCABOX | Paese: IT/ DE/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 A01000091A
COPPIA DI GANCI INCABOX METALLO | Paese: IT/ DE/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 P113501LXX
CORPO INCABOX XT-XTS IT 48X96 L XXX | Paese: IT/ DE/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 P113501057
CORPO INCABOX XT-XTS IT 48X96 L 57 | Paese: IT/ DE/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 P113501075
CORPO INCABOX XTS IT 48X96 L 75 | Paese: IT/ DE/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 P113501100
CORPO INCABOX XTS IT 48X96 L 100 | Paese: IT/ DE/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 P113501124
CORPO INCABOX XTS IT 48X96 L 124 | Paese: IT/ DE/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliCOSTO PERSONALIZZAZIONEEffettua il login o registrati per visualizzare il configuratoreDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
 P11350201C
CORNICE POSTERIORE INCABOX XTS 48X96 | Paese: IT/ DE/ |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

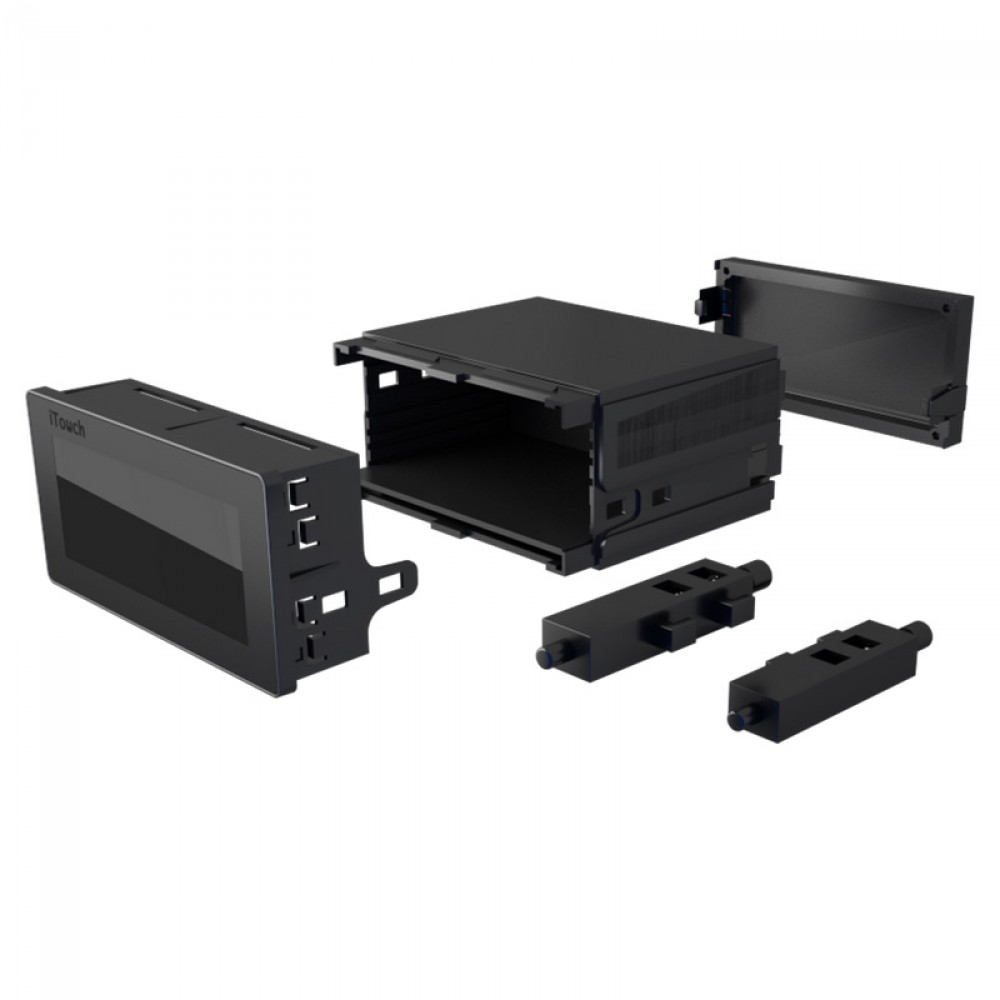

Descrizione
- Modulo frontale
- Corpo contenitore
- Cornice posteriore
- Aggancio
- Biadesivo *
- Pannello frontale *
*Accessori
Standard CEI/IEC 61554
| A1 Max | A2 Max | L1 | Toll. Max | L2 Toll.Max | Toll.Max |
|---|---|---|---|---|---|
| 36 | 36 | 33 | +0.6 | 33 | +0.6 |
| 48 | 48 | 45 | +0.6 | 45 | +0.6 |
| 72 | 72 | 68 | +0.7 | 68 | +0.7 |
| 96 | 96 | 92 | +0.8 | 92 | +0.8 |
| 144 | 144 | 138 | +1.0 | 138 | +1.0 |
| 192 | 192 | 186 | +1.1 | 186 | +1.1 |
| 288 | 288 | 282 | +1.3 | 282 | +1.3 |
| 48 | 24 | 45 | +0.6 | 22.2 | +0.3 |
| 72 | 36 | 68 | +0.7 | 33 | +0.6 |
| 96 | 24 | 92 | +0.8 | 22.2 | +0.3 |
| 96 | 48 | 92 | +0.8 | 45 | +0.6 |
| 144 | 36 | 138 | +1.0 | 33 | +0.6 |
| 144 | 72 | 138 | +1.0 | 68 | +0.7 |
| 144 | 96 | 138 | +1.0 | 92 | +0.8 |
| 192 | 96 | 186 | +1.1 | 92 | +0.8 |
| 192 | 144 | 186 | +1.1 | 138 | +1.0 |
| 24 | 48 | 22.2 | +0.3 | 45 | +0.6 |
| 24 | 96 | 22.2 | +0.3 | 92 | +0.8 |
| 36 | 72 | 33 | +0.6 | 68 | +0.7 |
| 36 | 144 | 33 | +0.6 | 138 | +1.0 |
| 48 | 96 | 45 | +0.6 | 92 | +0.8 |
| 72 | 144 | 68 | +0.7 | 138 | +1.0 |
| 96 | 192 | 92 | +0.8 | 186 | +1.1 |
| 96 | 144 | 92 | +0.8 | 138 | +1.0 |
| 144 | 192 | 138 | +1.0 | 186 | +1.1 |
| 192 | 288 | 186 | +1.1 | 282 | +1.3 |
