XT 72 Support Xt
Supporti modulari per schede elettroniche agganciabili su guide DIN (EN 60715)
Caratteristiche
I supporti componibili XT72 sono impiegati quando è necessario realizzare degli equipaggiamenti elettronici da agganciare direttamente su guida DIN. A seconda delle esigenze è possibile realizzare diverse misure del supporto semplicemente componendo ad incastro i vari elementi disponibili. L’aggancio è studiato per l’utilizzo con guide tipo DIN (EN 60715).
Prodotti & Shop Online
dettagli e montaggioEffettua il login o registrati per visualizzare il listino prezzi e gli altri servizi dedicati
Supporto completo
| Prodotto | Colore | |
|---|---|---|

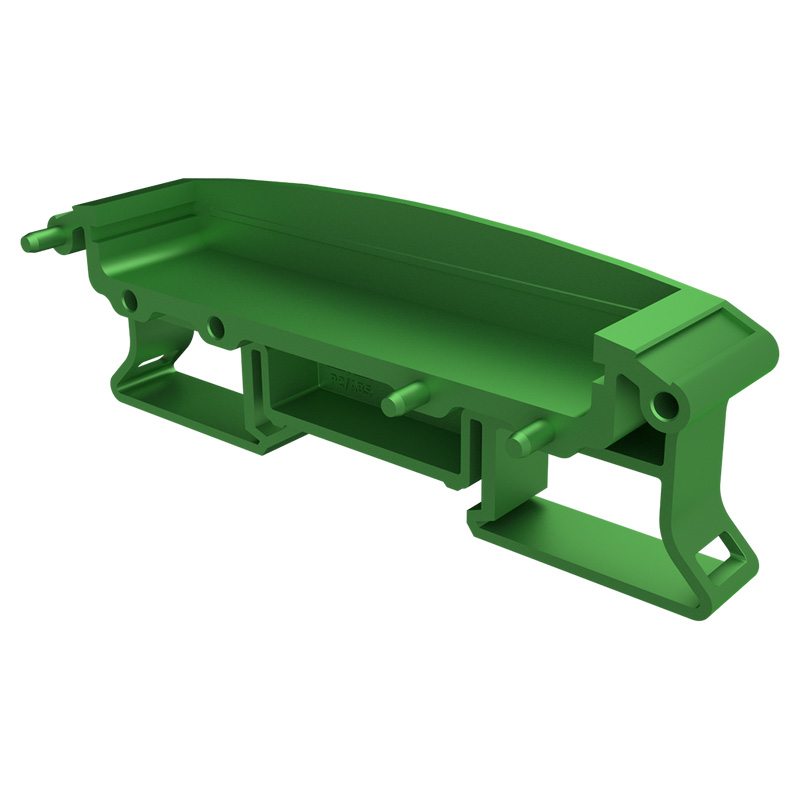

 07.6610000
CHIUSURA LATERALE SUPPORT XT72 CON GANCIO XTCLG15 VERDE | Colore: Verde |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

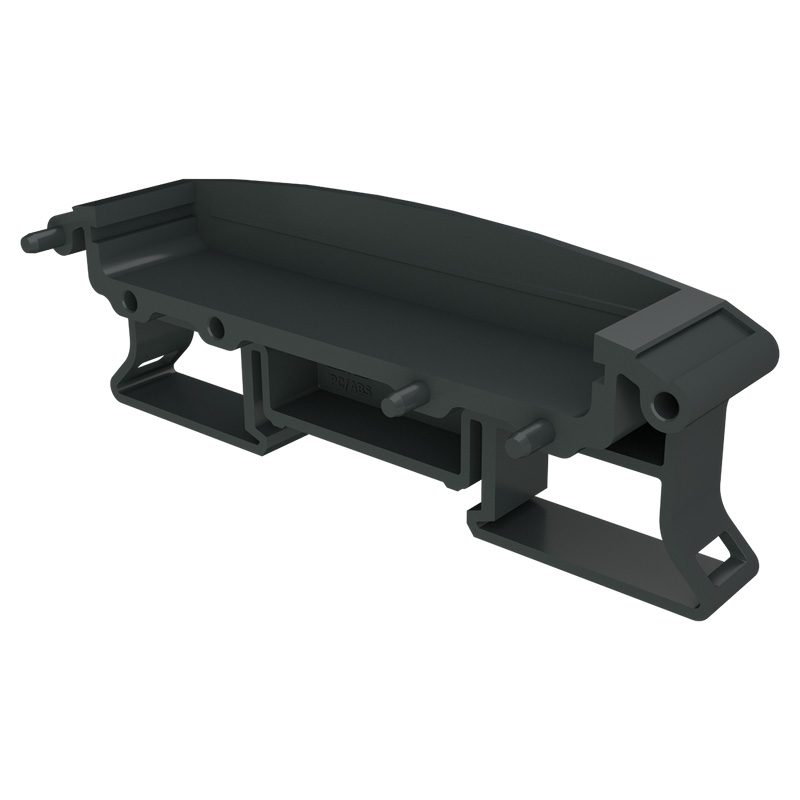

 07.6610100
CHIUSURA LATERALE SUPPORT XT72 CON GANCIO XTCLG15 GRIGIO SCURO | Colore: Grigio scuro |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

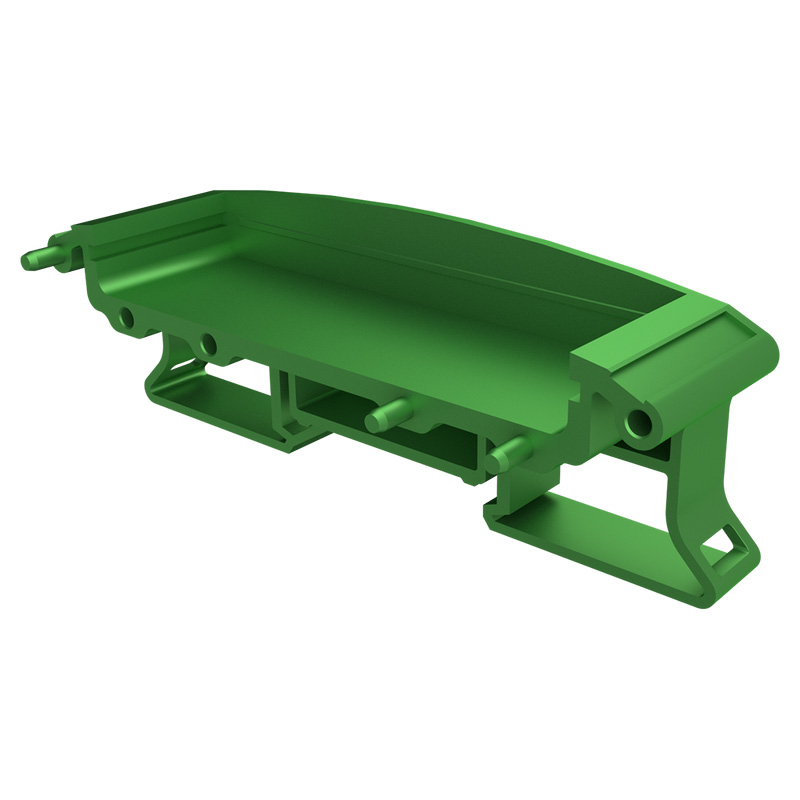

 07.6620000
CHIUSURA LATERALE SUPPORT XT72 CON GANCIO XTCLG21 VERDE | Colore: Verde |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

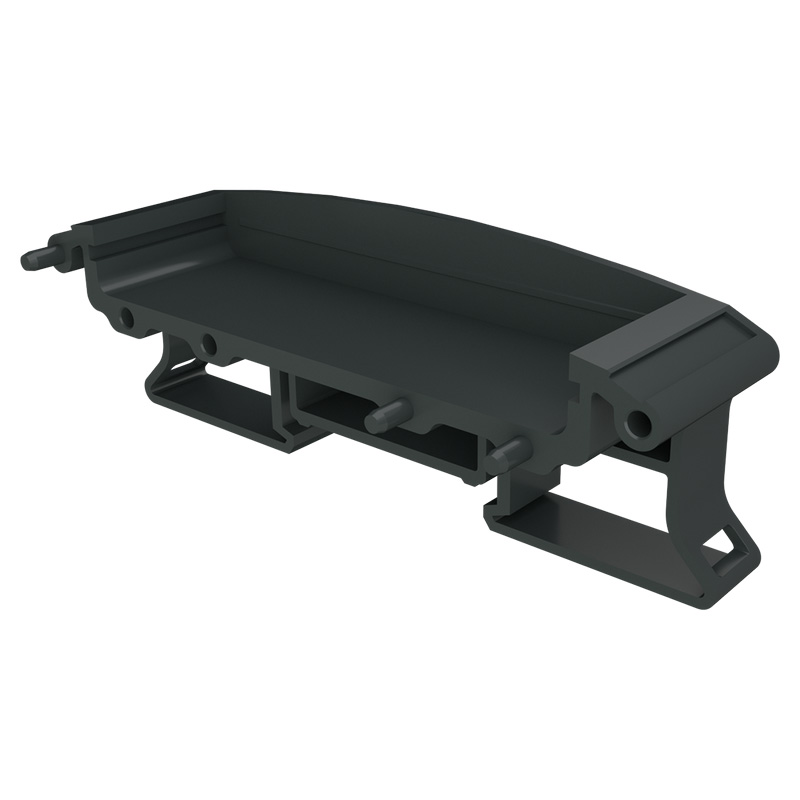

 07.6620100
CHIUSURA LATERALE SUPPORT XT72 CON GANCIO XTCLG21 GRIGIO SCURO | Colore: Grigio scuro |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

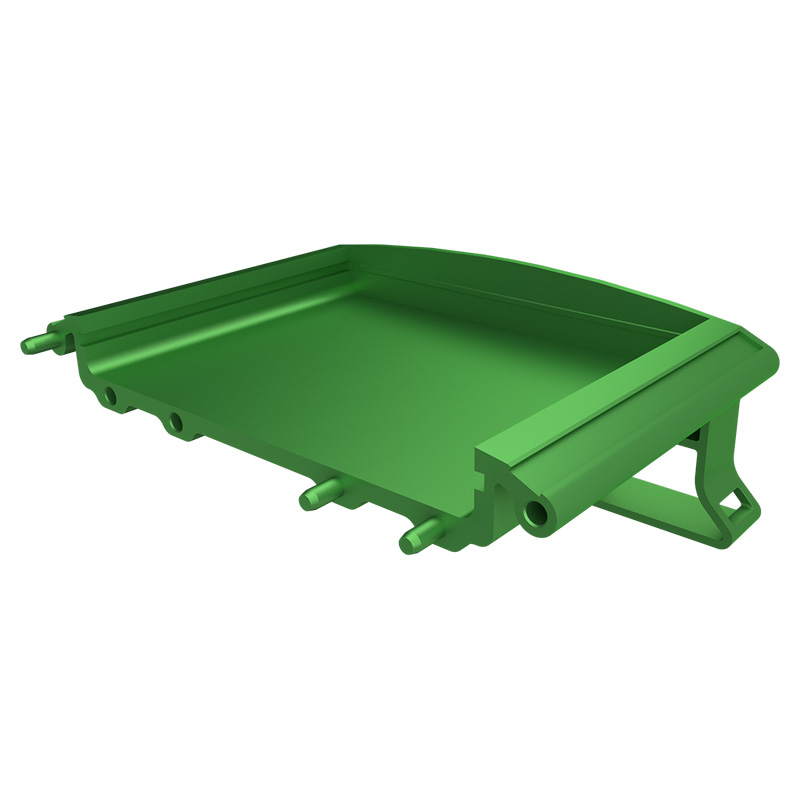

 07.6630000
CHIUSURA LATERALE SUPPORT XT72 CON GANCIO XTCLG54 VERDE | Colore: Verde |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

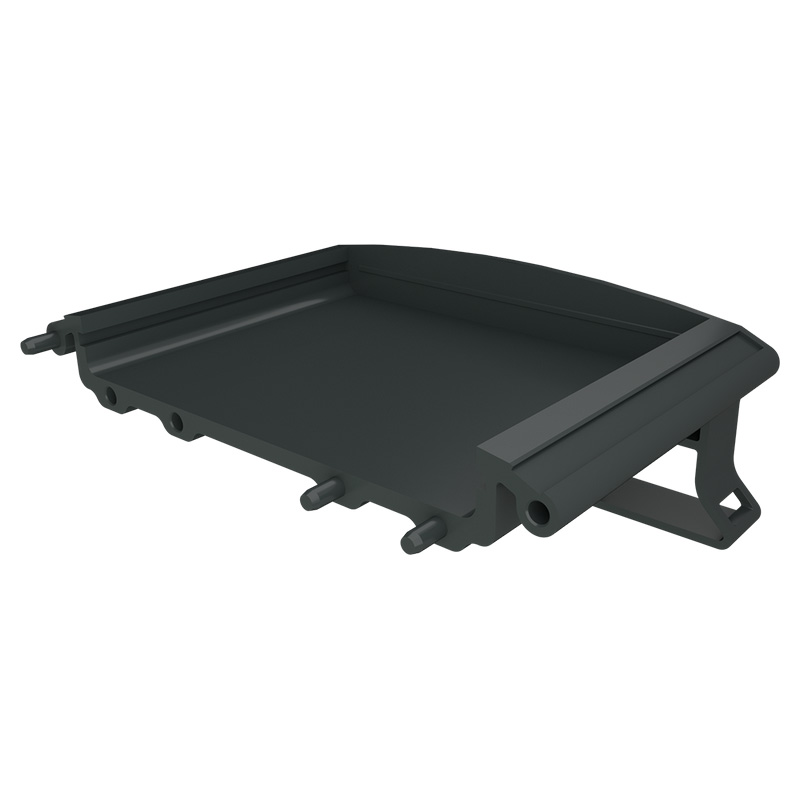

 07.6630100
CHIUSURA LATERALE SUPPORT XT72 CON GANCIO XTCLG54 GRIGIO SCURO | Colore: Grigio scuro |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

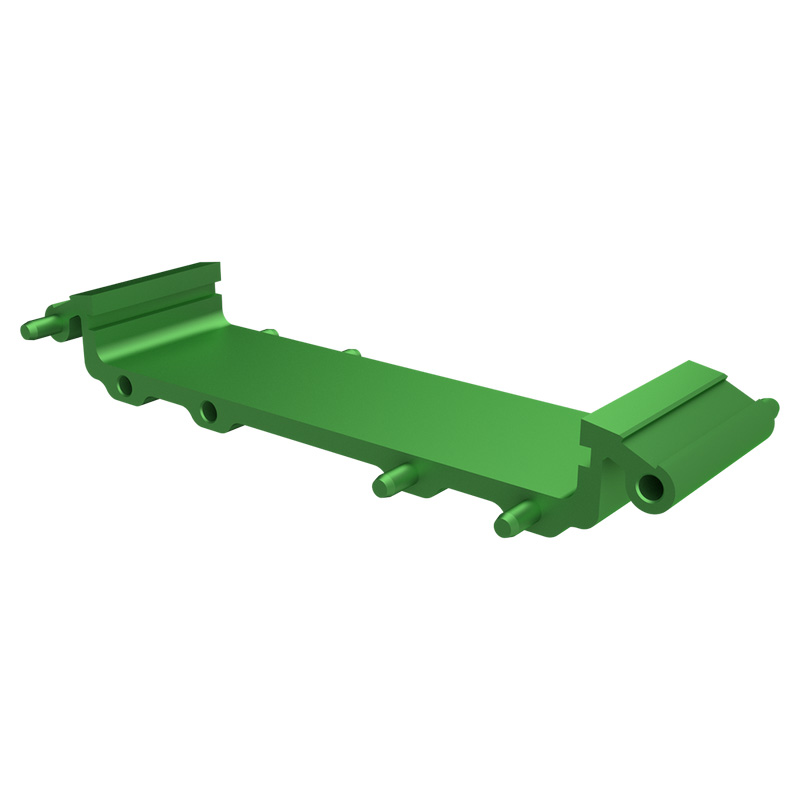

 07.6640000
ELEMENTO BASE SUPPORT XT72 XT72B22 VERDE | Colore: Verde |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

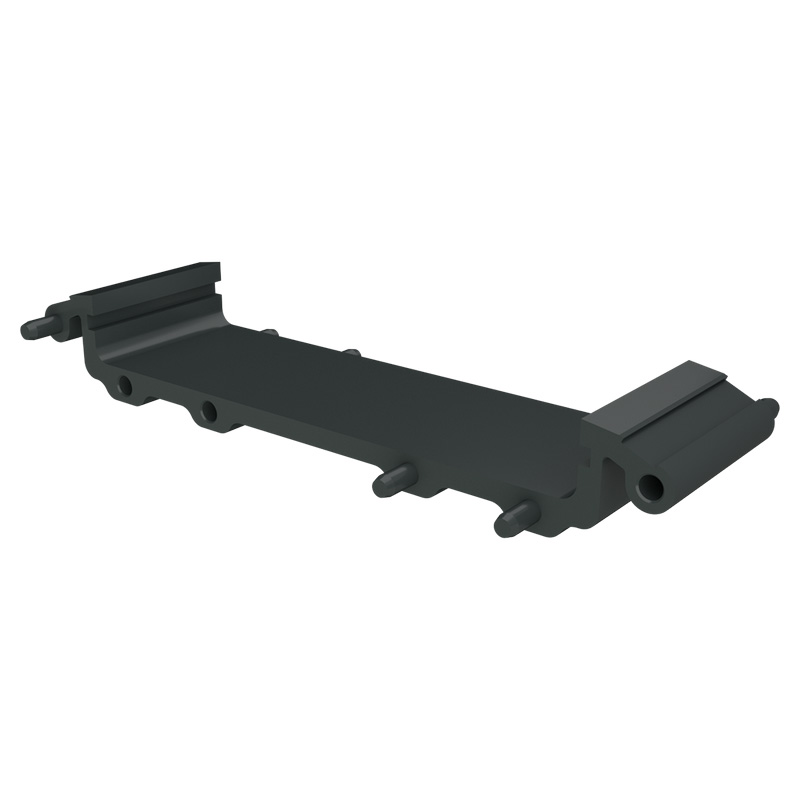

 07.6640100
ELEMENTO BASE SUPPORT XT72 XT72B22 GRIGIO SCURO | Colore: Grigio scuro |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

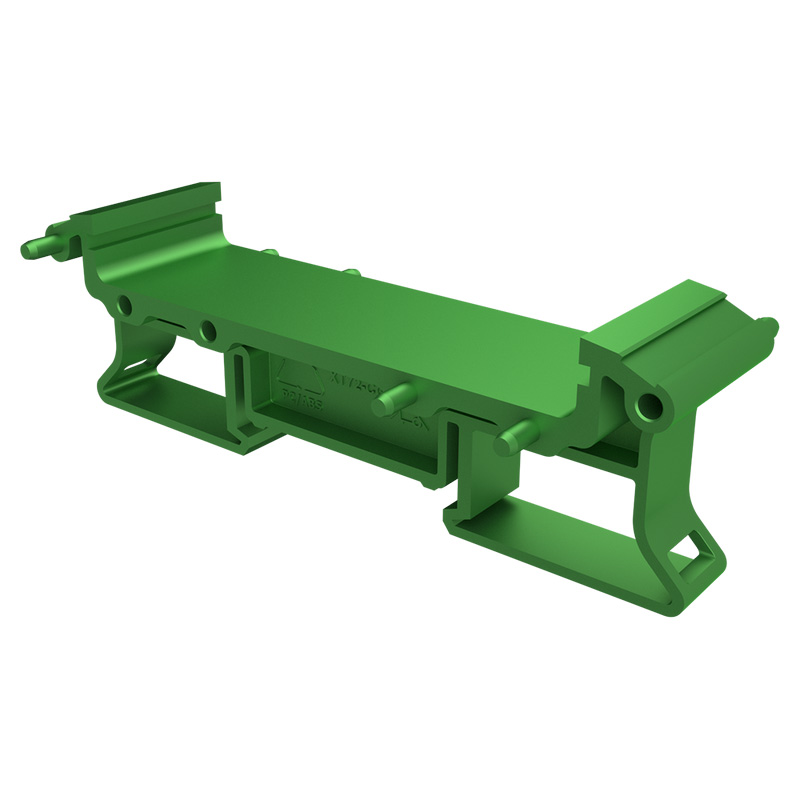

 07.6650000
ELEMENTO BASE SUPPORT XT72 CON GANCIO XT72BG22 VERDE | Colore: Verde |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

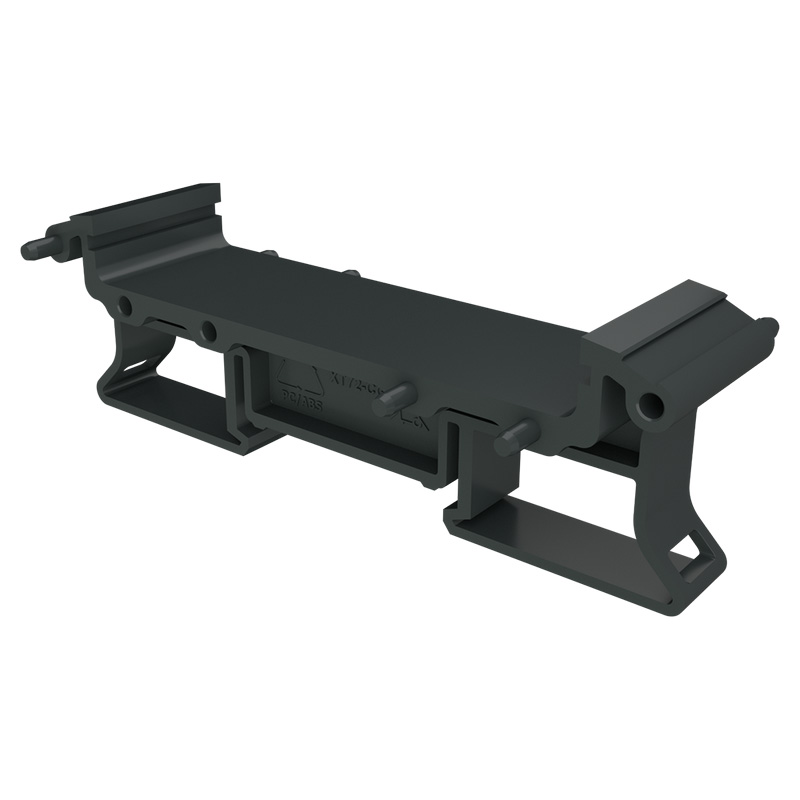

 07.6650100
ELEMENTO BASE SUPPORT XT72 CON GANCIO XT72BG22 GRIGIO SCURO | Colore: Grigio scuro |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

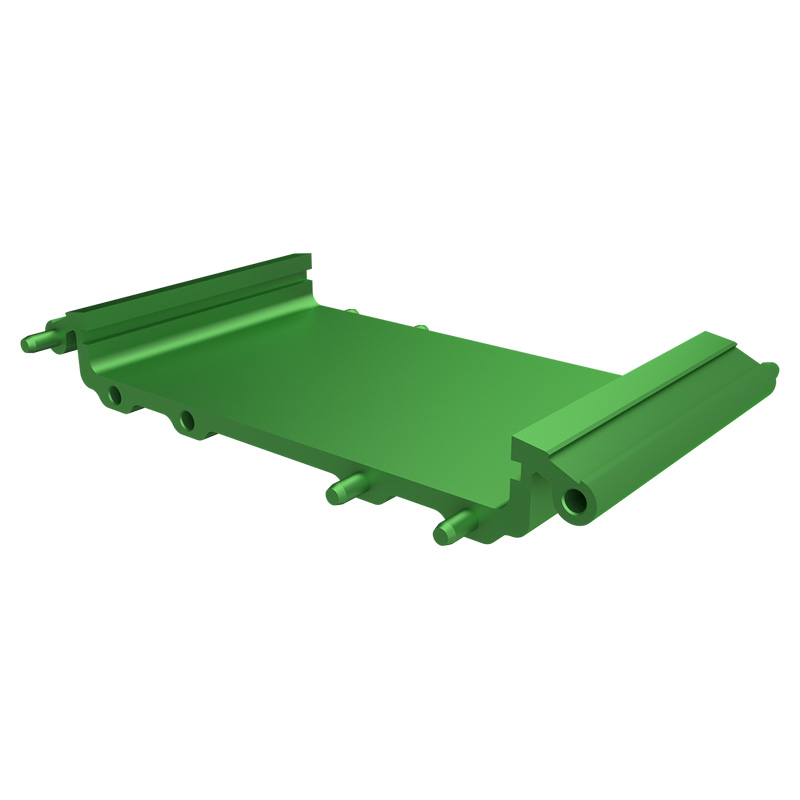

 07.6660000
ELEMENTO BASE SUPPORT XT72 XT72B45 VERDE | Colore: Verde |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

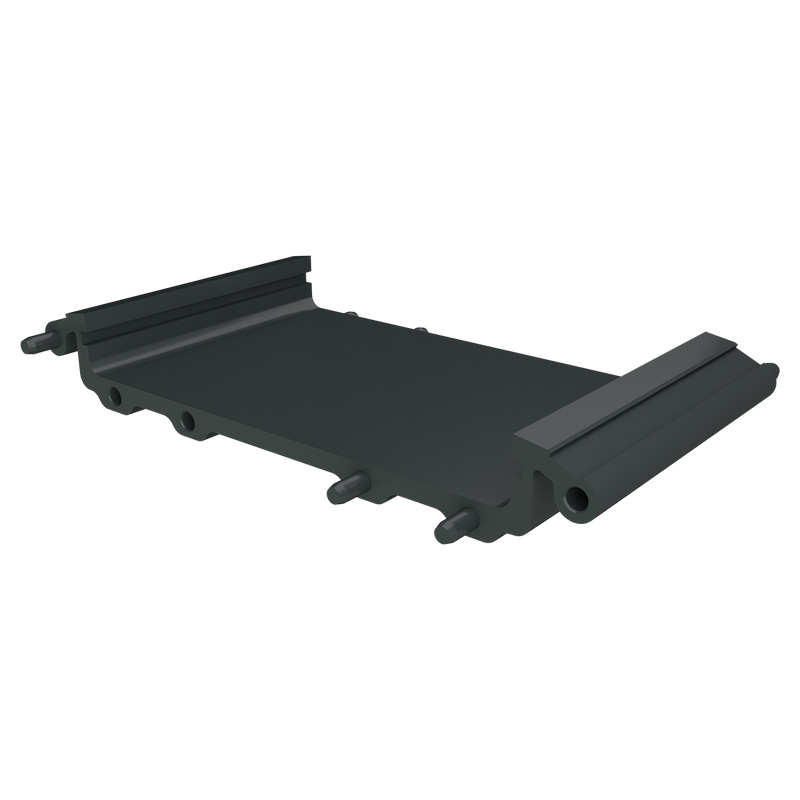

 07.6660100
ELEMENTO BASE SUPPORT XT72 XT72B45 GRIGIO SCURO | Colore: Grigio scuro |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

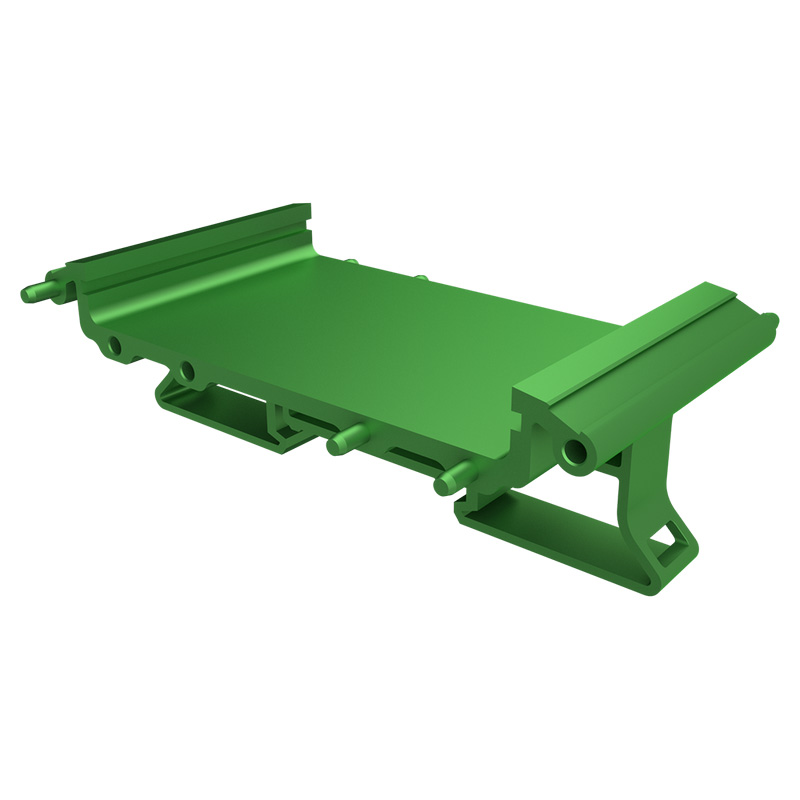

 07.6670000
ELEMENTO BASE SUPPORT XT72 CON GANCIO XT72BG45 VERDE | Colore: Verde |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|

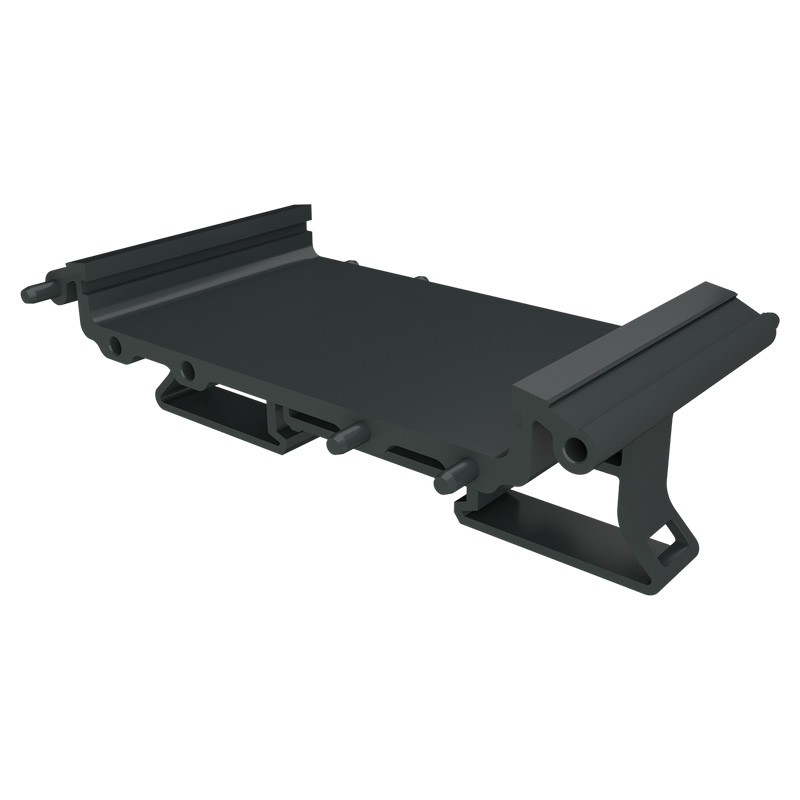

 07.6670100
ELEMENTO BASE SUPPORT XT72 CON GANCIO XT72BG45 GRIGIO SCURO | Colore: Grigio scuro |
Dettagli e ordina
Effettua il login o registrati per visualizzare prezzi e quantità disponibiliDisegni / Campionature Disegno
Disegno
Campionatura Richiedi (Gratuita)
Effettua il login o registrati per scaricare le nostre campionature
Disegno 3D Scarica / Richiedi
Effettua il login o registrati per scaricare i nostri modelli 3D
|
PDF

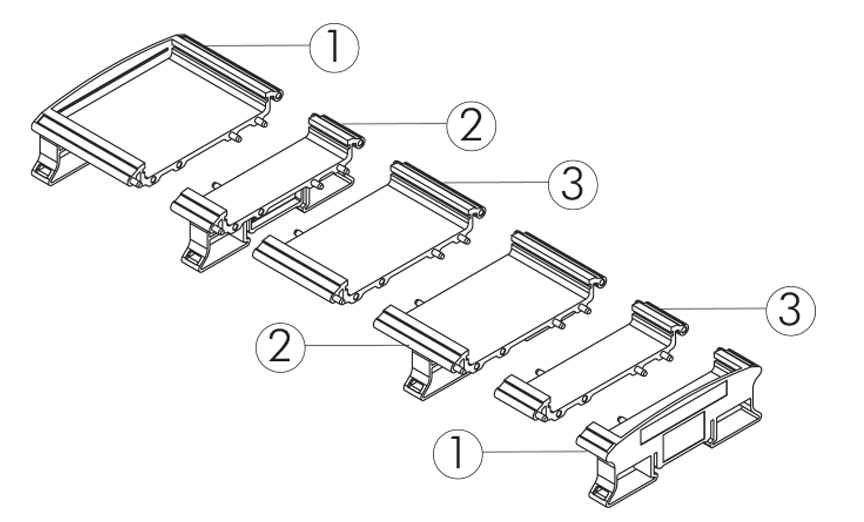

Descrizione / Description:
1) Chiusura laterale con gancio
2) Base con gancio
3) Base
| PCB | CG 15,675 | CG 21,3 | CG 54,05 | B 22,5 | B 45 |
| 31,35 | 2 | - | - | - | - |
| 42,6 | - | 2 | - | - | - |
| 108,1 | - | - | 2 | - | - |
| 53,85 | 2 | - | - | 1 | - |
| 65,1 | - | - | 2 | 1 | - |
| 76,35 | 2 | - | - | - | 1 |
| 87,6 | - | 2 | - | - | 1 |
| 153,1 | - | - | 2 | - | 1 |
| 98,85 | 2 | - | - | 1 | 1 |
| 110,1 | - | 2 | - | 1 | 1 |
| 175,6 | - | - | 2 | 1 | 1 |
| 121,35 | 2 | - | - | - | 2 |
| 132,6 | - | 2 | - | - | 2 |
| 198,1 | - | - | 2 | - | 2 |
| PCB | CG 15,675 | CG 21,3 | CG 54,05 | B 22,5 | B 45 |
| 143,85 | 2 | - | - | 1 | 2 |
| 155,1 | - | 2 | - | 1 | 2 |
| 220,6 | - | - | 2 | 1 | 2 |
| 166,35 | 2 | - | - | - | 3 |
| 177,6 | - | 2 | - | - | 3 |
| 243,1 | - | - | 2 | - | 3 |
| 188,85 | 2 | - | - | 1 | 3 |
| 200,1 | - | 2 | - | 1 | 3 |
| 265,6 | - | - | 2 | 1 | 3 |
