22.5 e 45 Railbox XT Vertical

Caratteristiche

Questa nuova serie RAILBOX XT offre la versione compatibile e completamente aggiornata alla serie RAILBOX VERTICAL con larghezza 22,5mm.

Grazie al nuovo distanziale XT da 22,5mm, che permette la modularità del contenitore, si possono facilmente ottenere larghezze multiple e quindi anche la versione 45mm della serie RAILBOX VERTICAL.

La modularità del sistema prevede la possibilità di ricavare larghezze come 67,5mm, 90mm ecc. e quindi fissare rapidamente più circuiti stampati, con le stesse dimensioni, all’interno del contenitore modulare.

Come ordinare il RAIBOX XT VERTICAL

Ordinare il proprio RAILBOX XT è un processo semplice ed intuitivo, seguendo i seguenti passaggi:

Step 1 – Decidere la larghezza da 22.5, 45 o multipli di 22.5mm

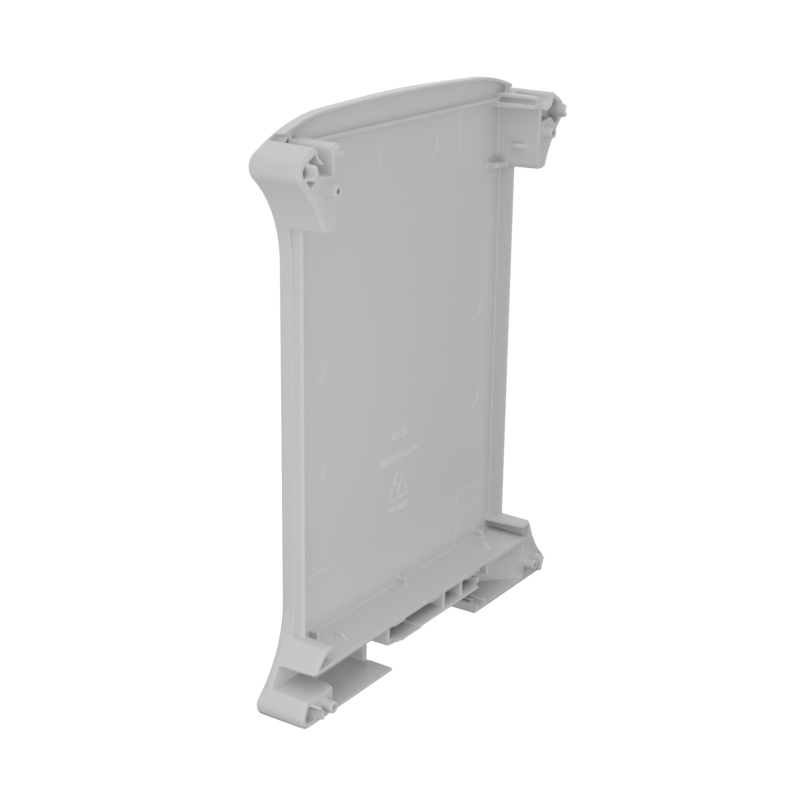

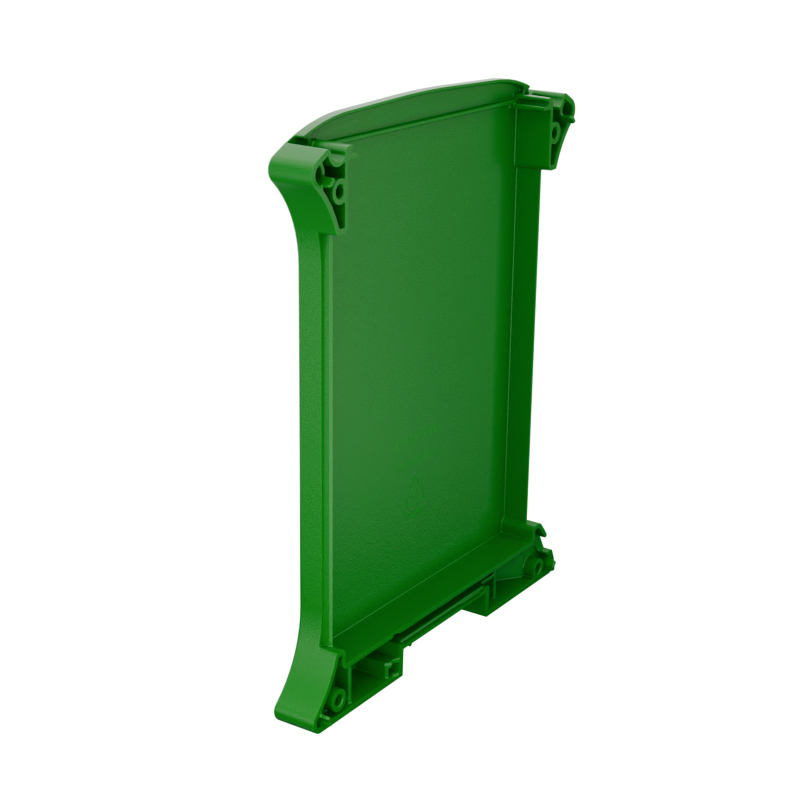

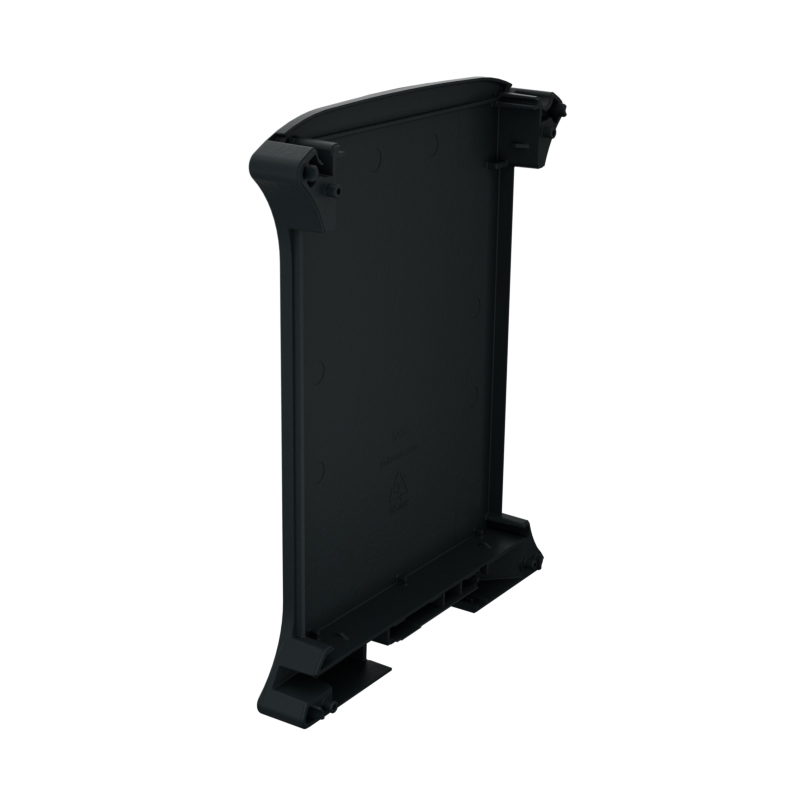

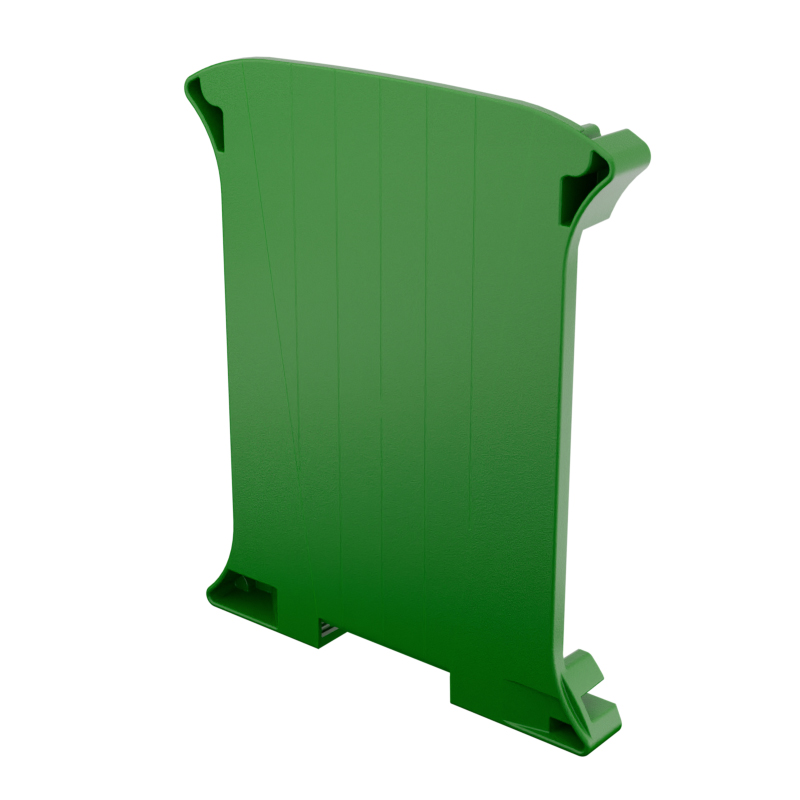

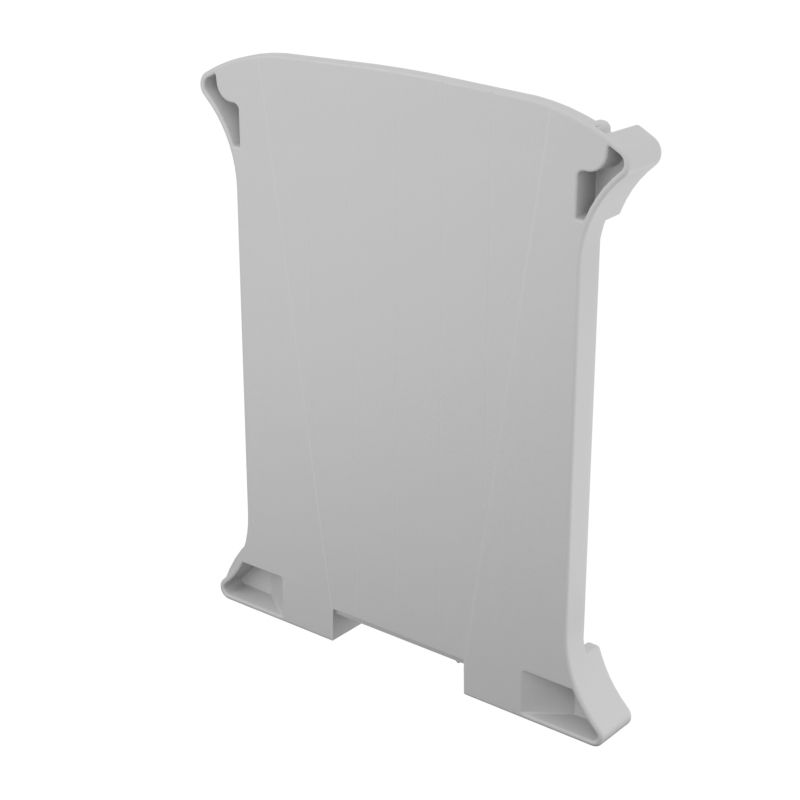

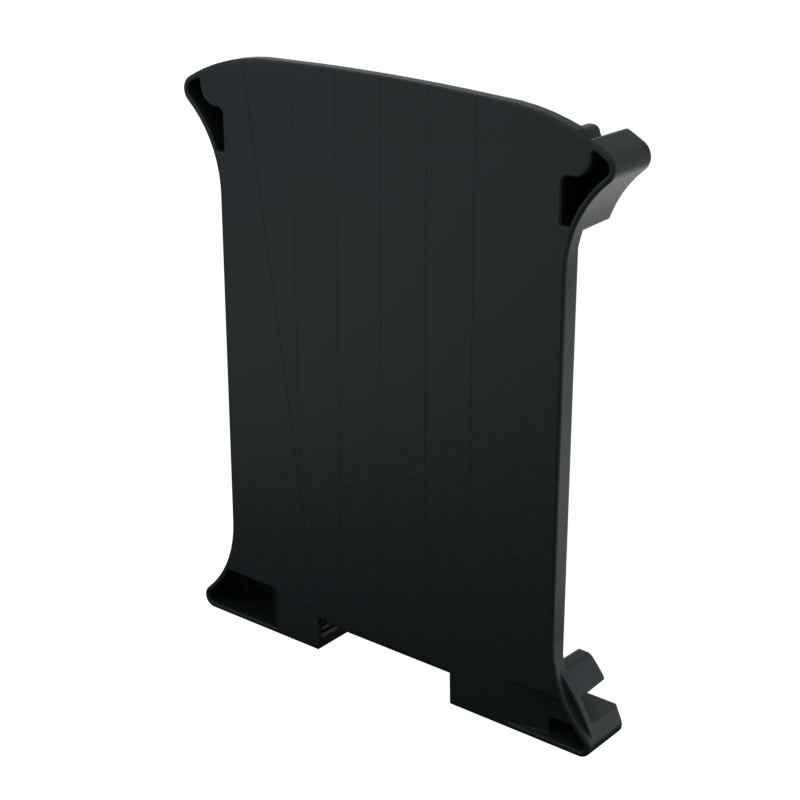

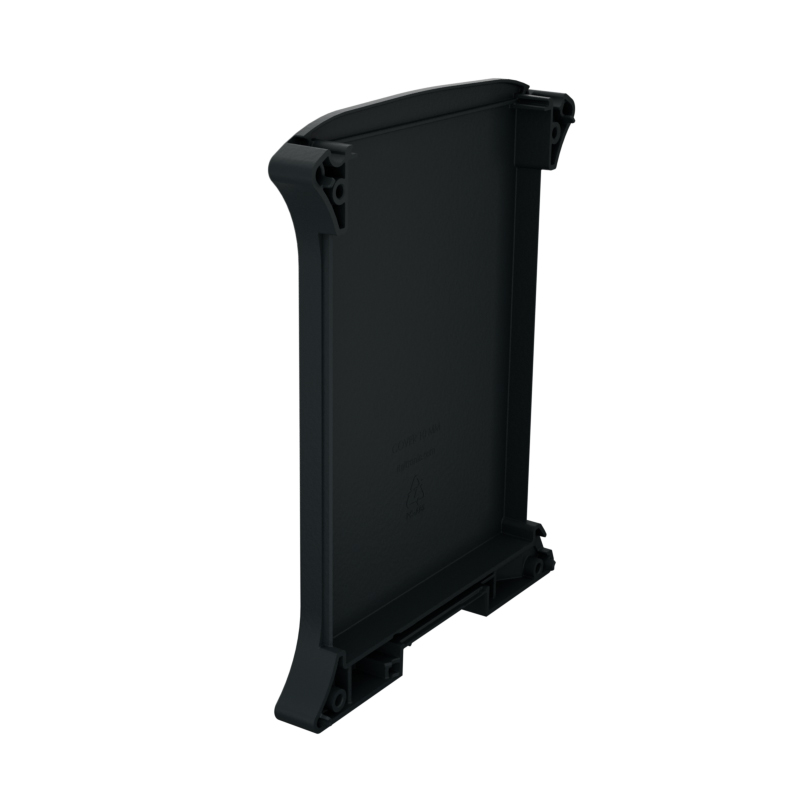

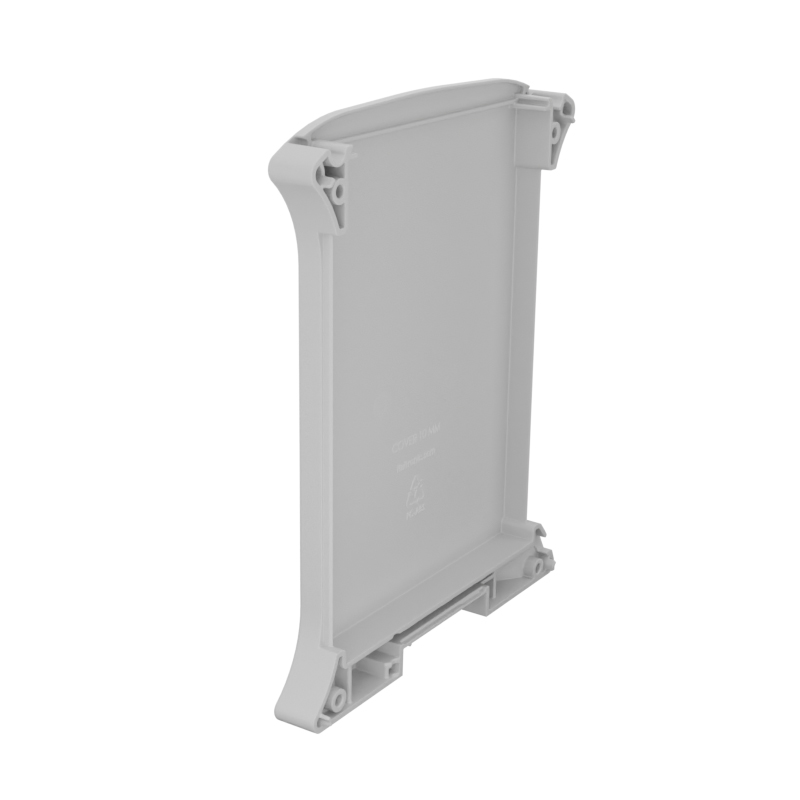

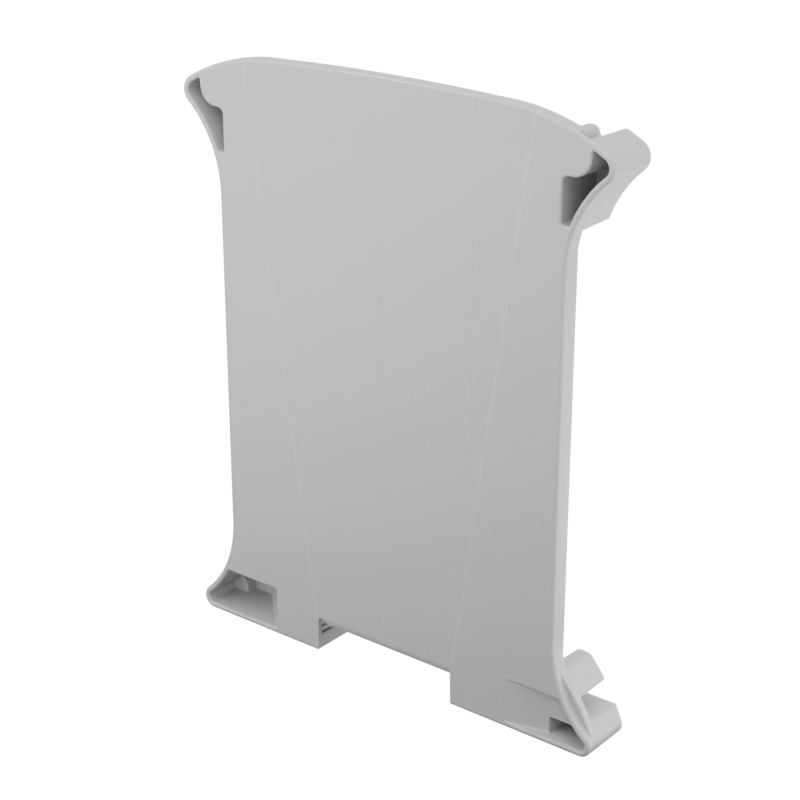

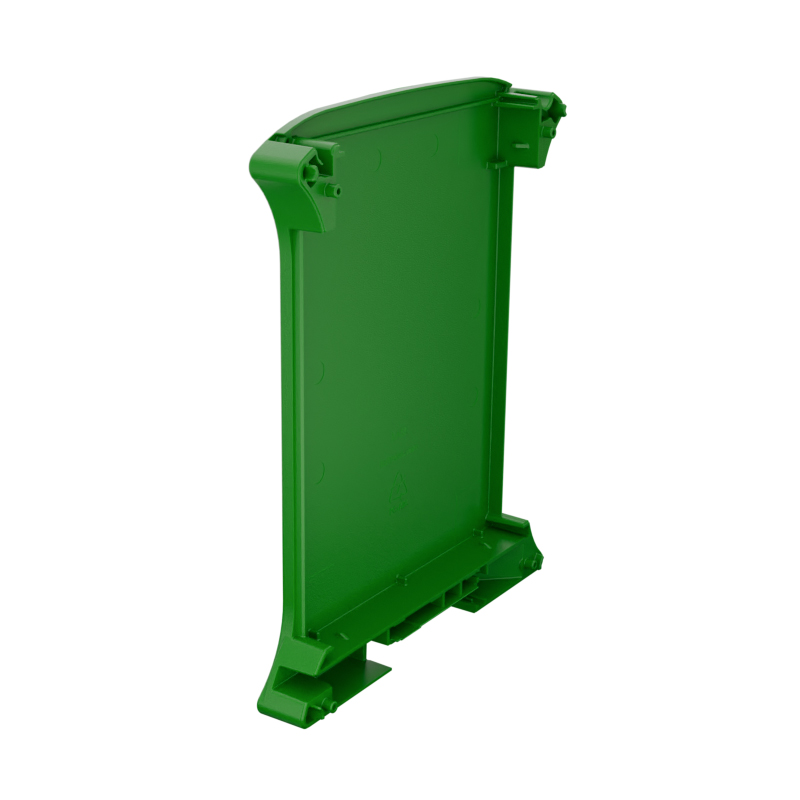

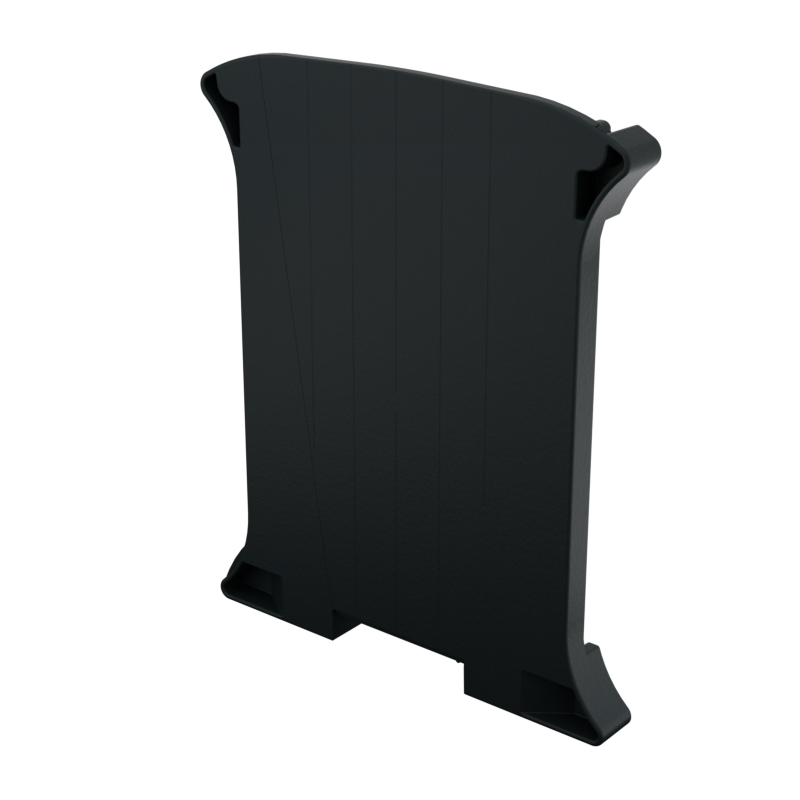

Step 2 – Ordinare una base (1) ed un coperchio (2) per la larghezza da 22.5mm ed il numero di distanziali XT (3) aggiuntivi per larghezze multiple di 22.5mm (esempio larghezza 45: 1 base + 1 coperchio + 1 distanziale)

Step 3 – Ordinare lo stesso numero di ganci (4) in base al numero di base + distanziali (esempio larghezza 45: 2pz)

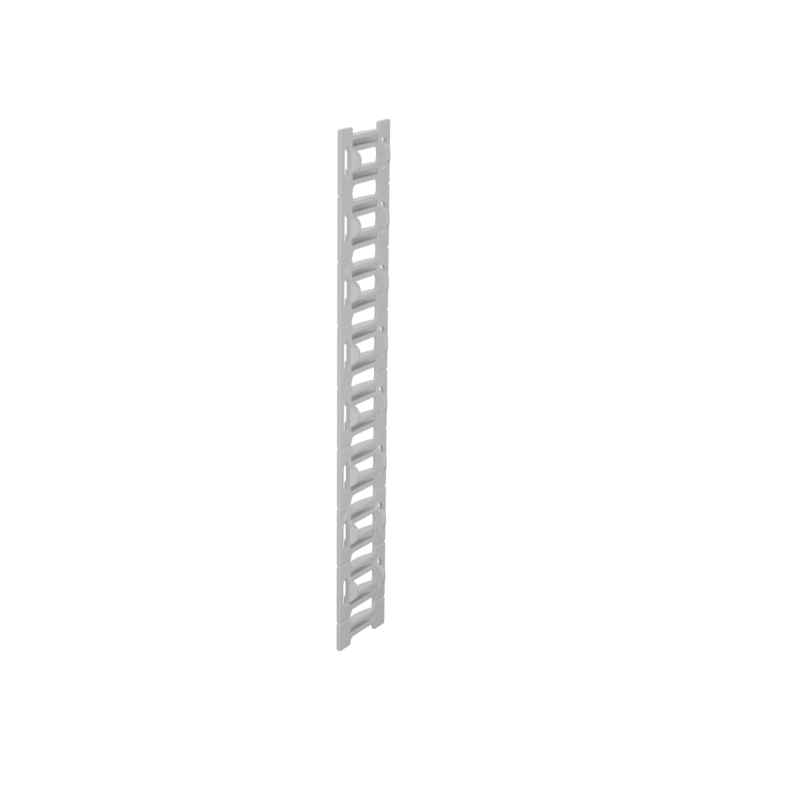

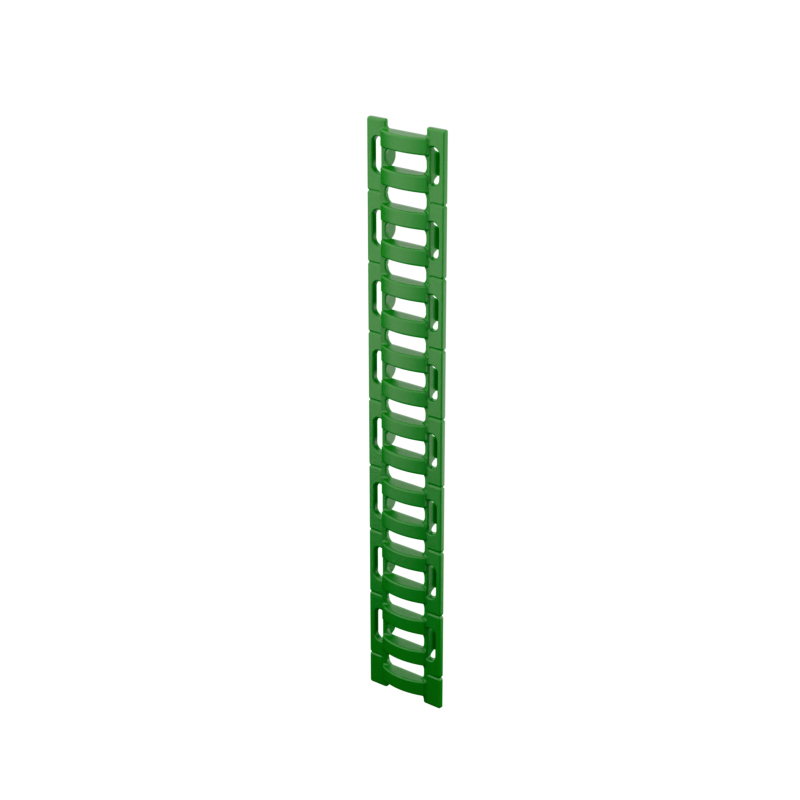

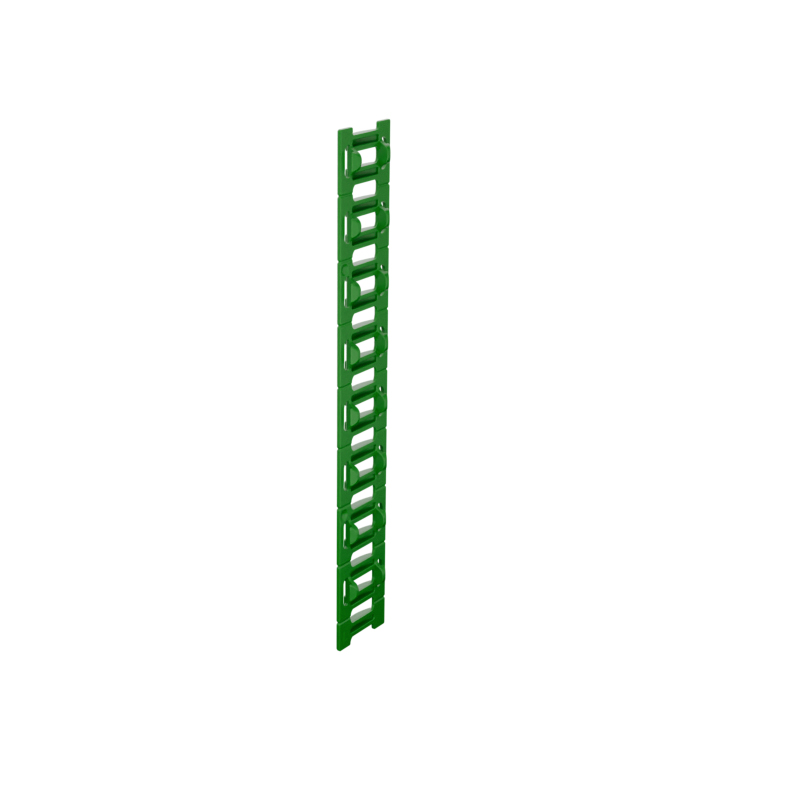

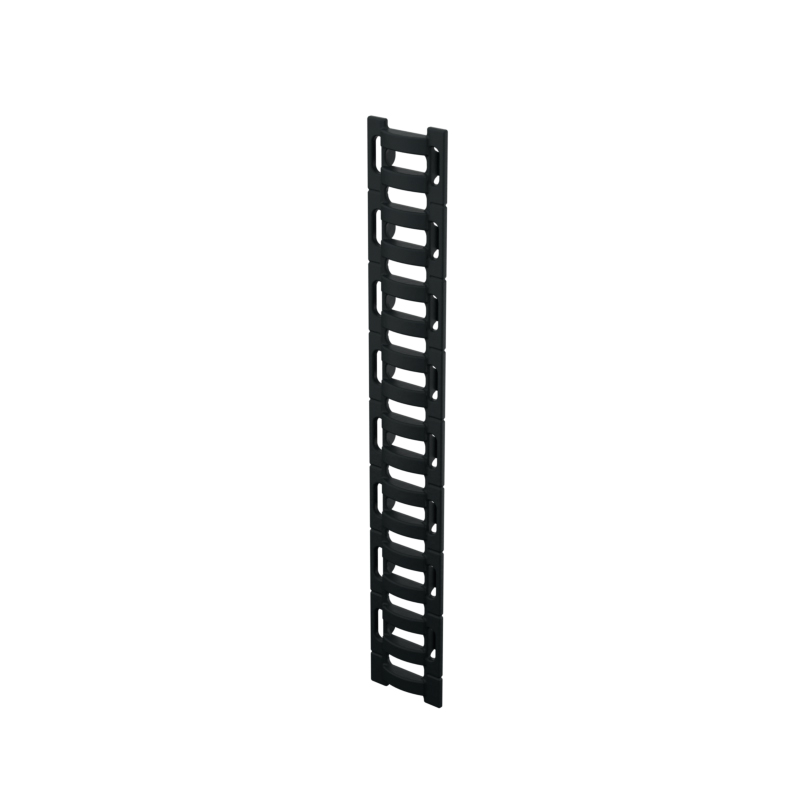

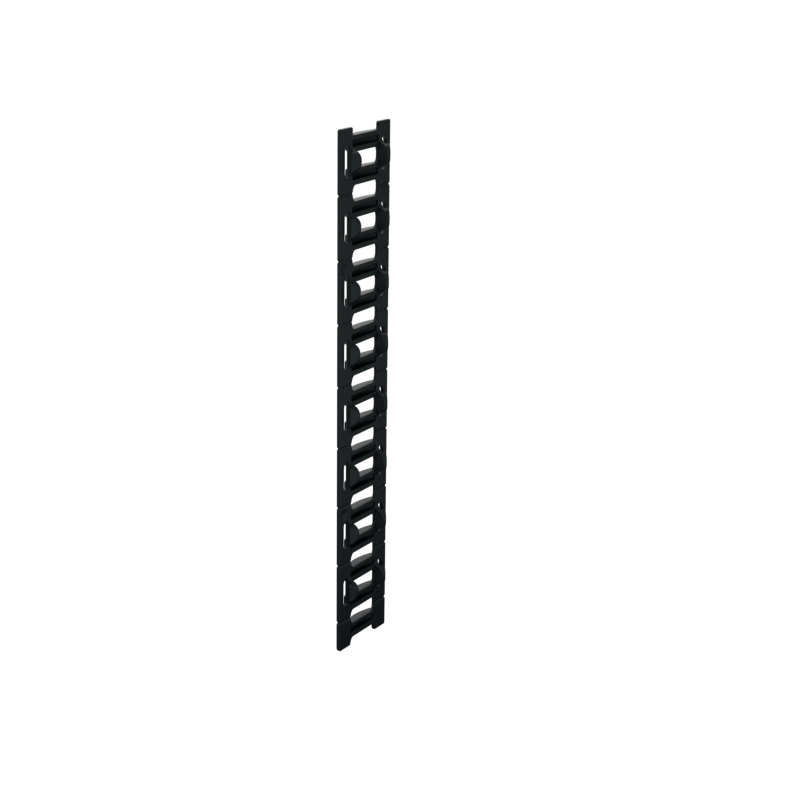

Step 4 – Ordinare il numero di coprifessura laterali (5), necessari considerando gli spazi non occupati dai connettori. Ogni coprifessura è lungo 86,7mm, (esattamente la lunghezza di ogni apertura laterale sul RAILBOX XT) ed è frazionabile ogni 10.2mm

Step 5 – Ordinare gli accessori-pannelli (6), necessari per la vostra applicazione. Potete quindi decidere il tipo di pannello interno (6), trasparente o colorato come il contenitore e lo sportello (6) se necessari. Ogni kit base + coperchio può necessitare di uno sportello e di 1 pannello, così come ogni distanziale aggiuntivo.

Possiamo offrire qualsiasi tipo di personalizzazione meccanica e/o grafica e potete trovare tutte le informazioni direttamente su:

Finishing Service
